جيوسيل جيوسيل

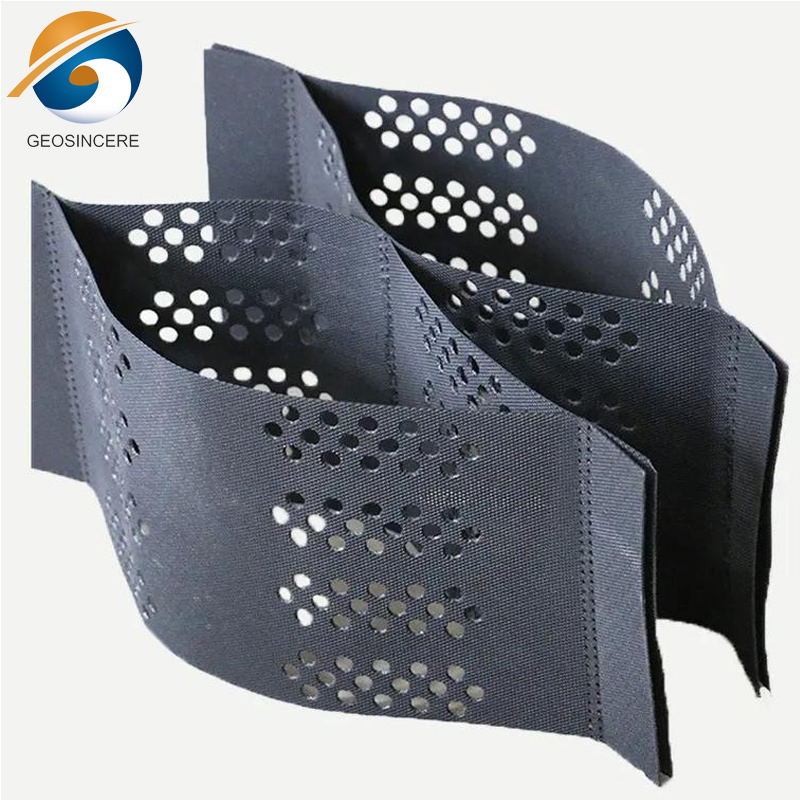

جيو جيوسيل هي هياكل مبتكرة ثلاثية الأبعاد، تشبه قرص العسل، مصنوعة من بوليمرات متينة. تؤدي هذه المواد الجيوسينثتيكية أدوارًا بالغة الأهمية في تثبيت التربة ومكافحة التعرية، مما يجعلها أساسية في مختلف تطبيقات الهندسة المدنية والبيئية. يسمح التصميم الفريد للجيوسيل بملئها بمجموعة متنوعة من المواد، مثل التربة والحصى وحتى الخرسانة، مما يشكل قاعدة متينة ومستقرة.
عند استخدامها في تثبيت التربة، تُوزّع الخلايا الجيولوجية الأحمال بفعالية على مساحة أوسع، مما يُقلّل الضغط على التربة الأساسية. يُقلّل هذا التوزيع للأحمال بشكل كبير من تآكل التربة، خاصةً في المناطق المُعرّضة لجريان المياه. تُشكّل الخلايا حاجزًا يُثبّت مادة الحشو في مكانها، مما يمنع الإزاحة ويُعزّز قدرة التصريف. وهذا يُفيد بشكل خاص في منع تراكم المياه، الذي قد يُؤدي إلى المزيد من التآكل وعدم الاستقرار.
الخلايا الجيولوجية هي هياكل مبتكرة ثلاثية الأبعاد تشبه قرص العسل، مصنوعة من بوليمرات عالية القوة مثل البولي إيثيلين عالي الكثافة (HDPE) أو البولي بروبيلين (PP). تُستخدم هذه الخلايا بشكل رئيسي في تثبيت التربة ومكافحة التعرية، مما يوفر حلاً فعالاً لمختلف التحديات البيئية والهندسية.
عمليًا، تُنشر الخلايا الأرضية عن طريق توسيعها على شكل شبكة مستوية وتثبيتها بالأرض. بعد تثبيتها، تُملأ هذه الخلايا عادةً بمواد حبيبية كالتربة أو الحصى أو الصخور المكسرة. تُنشئ عملية الملء هذه أساسًا ثابتًا ومتينًا، مما يُعزز قدرة تحمل التربة بشكل كبير، ويمنع أيضًا حركة التربة الجانبية.
يُسهّل التصميم الفريد للخلايا الأرضية توزيع الأحمال بكفاءة على مساحة أوسع، وهو أمرٌ مُفيدٌ بشكلٍ خاص في المناطق ذات التربة الضعيفة أو غير المستقرة. ومن خلال حصر مادة الحشو، تُقلّل الخلايا الأرضية من خطر تآكل التربة، خاصةً في المناطق المُعرّضة لهطول الأمطار الغزيرة أو الجريان السطحي. كما يُحسّن هيكلها تصريف المياه، مما يسمح بتدفق المياه مع تقليل تراكم المياه السطحية.
المعلمة
نوع المنتج |
ارتفاع (مم) |
لحام مسافة (مم) |
سماكة (مم) |
قوة الشد في اللحام نقاط (نيوتن/سم) |
قوة الشد لاتصال الخلايا (نيوتن/سم) |
قوة الشد عند خضوع كل ورقة (ميجا باسكال) |
سلس و غير مثقوب |
50≤H≤250 |
330≤A≤1000 |
1.0~1.4 |
≥100 |
≥120 |
≥20 |
ناعم ومثقب |
50≤H≤250 |
330≤A≤1000 |
1.0~1.4 |
≥100 |
≥120 |
≥20 |
محكم وليس |
50≤H≤250 |
330≤A≤1000 |
1.5~1.7 |
≥100 |
≥120 |
≥20 |
محكم ومثقب |
50≤H≤250 |
330≤A≤1000 |
1.5~1.7 |
≥100 |
≥120 |
≥20 |
مزايا جيو جيوسيل
تثبيت التربة: تُوفر الخلايا الجيولوجية تثبيتًا فعالًا للتربة الضعيفة أو غير المستقرة. فمن خلال حصر مادة الحشو، تمنع الحركة الجانبية وتعزز قدرة الأرض على تحمل الأحمال.
مكافحة التعرية: تتميز الخلايا الجيوخلية بهيكلها الشبيه بخلايا النحل، مما يُسهم في الحد من تآكل التربة. كما تُساعد على تقليل الجريان السطحي وهدر التربة أثناء هطول الأمطار الغزيرة، مما يحمي المنحدرات والمناطق المعرضة للخطر.
- تحسين الصرف: تُسهّل الخلايا الجيولوجية تصريف المياه بكفاءة من خلال السماح بتدفقها عبر مادة الحشو. هذا يُساعد على منع تشبع التربة بالمياه ويُحسّن صحتها.
تعزيز الغطاء النباتي: من خلال تهيئة بيئة مستقرة لجذور النباتات، تُشجّع الخلايا الجيولوجية نمو الغطاء النباتي. وهذا لا يُحسّن فقط القيمة الجمالية للمناظر الطبيعية، بل يُسهم أيضًا في تعزيز استقرار التربة.
توزيع الأحمال: يسمح تصميم الخلايا الأرضية بتوزيع الأحمال بالتساوي على مساحة أكبر، مما يُخفف الضغط على التربة الأساسية ويُقلل من خطر انهيارها.
- فعالية من حيث التكلفة: يُقلل استخدام الخلايا الجيوفيزيائية من كمية مواد الردم اللازمة لمشاريع البناء، مما يُحقق وفورات كبيرة في التكاليف. كما يُقلل من الحاجة إلى أعمال حفر واسعة النطاق.
- تعدد الاستخدامات: يمكن استخدام الخلايا الجيوفيزيائية في تطبيقات متنوعة، بما في ذلك الطرق ومواقف السيارات والجدران الاستنادية والمنحدرات. قدرتها على التكيف تجعلها مناسبة للحلول المؤقتة والدائمة.
الاستدامة: من خلال تعزيز الغطاء النباتي والحد من التعرية، تُسهم الخلايا الجيولوجية في ممارسات إدارة الأراضي المستدامة. كما تُساعد في الحفاظ على التوازن البيئي وتحسين صحة التربة.
- تركيب سريع: تتميز الخلايا الجيوتقنية بسهولة تركيبها نسبيًا، مما يوفر الوقت أثناء مشاريع البناء. كما أن خفة وزنها تُسهّل التعامل معها ونشرها بكفاءة.
- المتانة: مصنوعة من بوليمرات عالية القوة، الخلايا الجيوفيزيائية مقاومة للتدهور البيئي، والأشعة فوق البنفسجية، والتعرض للمواد الكيميائية، مما يضمن بقائها فعالة بمرور الوقت.
هذه المزايا تجعل Geo Geocells حلاً قيمًا في الهندسة الجيوتقنية والإدارة البيئية، مما يوفر فوائد الأداء والاستدامة.
تطبيق GeoGeocell
الجغرافية الجغرافيةالأنظمة - المعروفة أيضًا باسمأنظمة احتجاز الخلايا (CCS)- هي مواد جيوسينثتيكية ثلاثية الأبعاد على شكل قرص العسل تستخدمتثبيت التربة، وتعزيز الطبقات الأساسية، والسيطرة على التآكل، وتحسين توزيع الأحمالعبر مجموعة واسعة من التطبيقات الهندسية المدنية والجيوتقنية والعسكرية.
يستكشف هذا الدليل الفنيمبادئ الهندسة، المواد، التطبيقات، المعايير، ممارسات التثبيت، والاعتبارات التنظيمية لمنتجات الخلايا الجيوجيولوجيّة، مما يوفر للمهندسين المدنيين والمقاولين ومديري المشتريات كل ما هو مطلوب لتحديد أو اختيار الحل المناسب.
جدول المحتويات
ما هي الخلية الجغرافية؟
مبادئ وآليات الهندسة
المواد ومعايير التصنيع
التطبيقات الرئيسية وحالات استخدام التصميم
بيانات الأداء والمواصفات الفنية
الامتثال التنظيمي ومعايير الصناعة
إرشادات التثبيت وأفضل الممارسات
الأسئلة الشائعة
الاستنتاج والدعوة المهنية للعمل
1. ما هي الخلية الجغرافية؟

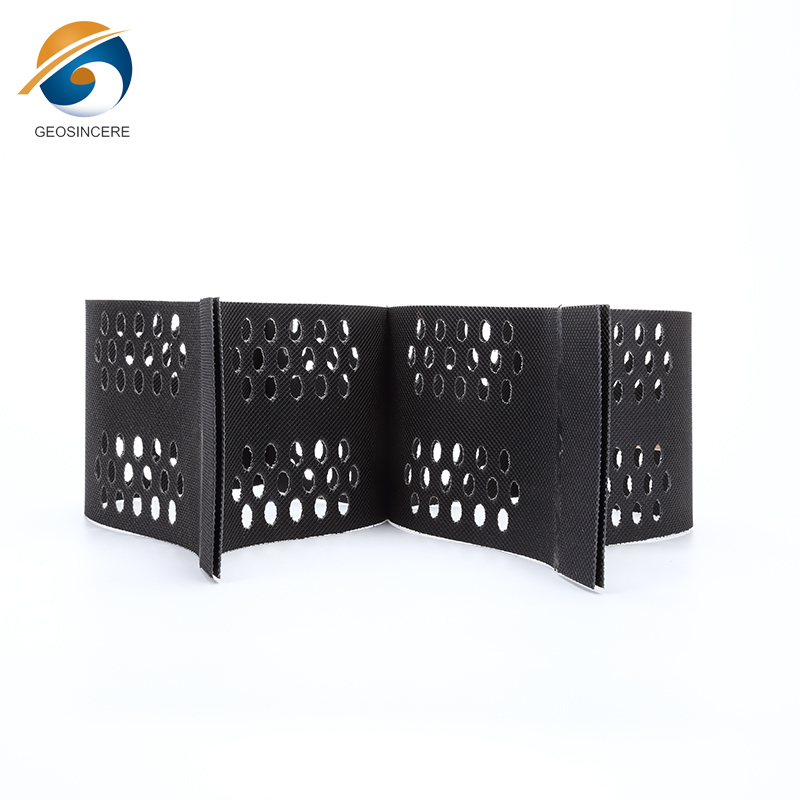

أالجغرافية الجغرافيةهو أهيكل جيوسينثيتيكي ثلاثي الأبعاد قابل للتوسعمُشكَّلة من شرائح من البولي إيثيلين عالي الكثافة (HDPE)، أو البوليستر (PET)، أو بوليمرات جديدة، ملحومة بالموجات فوق الصوتية على فترات لتشكيل شبكة تشبه قرص العسل. بعد توسيعها وملؤها بـالتربة أو الرمل أو الحصى أو الخرسانة، فهو يعمل كقوة عالية،نظام احتجاز خلوي خامل.
الوظائف الأساسية:
حصر مادة الحشو لمنع الحركة الجانبية
توزيع الأحمال المطبقة على مساحة أوسع
مقاومة قوى القص والتشوه
مكافحة التآكل على المنحدرات والقنوات شديدة الانحدار
🏗️تعمل الخلايا الجيولوجية على تحسين قدرة تحمل الأحمال بنسبة تصل إلى 50%، وتقليل سمك الطبقة الأساسية بنسبة 30-50%، وزيادة عمر الطريق بشكل كبير.
2. مبادئ وآليات الهندسة
تعتمد الخلايا الجغرافية علىمبادئ التفاعل بين التربة والجيوسينثيتيك، خصوصًا:
2.1 الحبس الجانبي
تعمل كل خلية كجدار احتجاز صغير، مما يحد من النزوح الجانبي للحشو ويزيد من مقاومة القص.
2.2 زيادة قدرة التحمل
تعمل الشبكة المترابطة على توزيع الأحمال الرأسية أفقياً، مما يقلل الضغط على الطبقات الأساسية الضعيفة (CBR <3%).
2.3 تأثير الغشاء
يقاوم نظام الخلايا الجيولوجية التوتر الناتج عن حركة المرور أو التشوه الناتج عن الحمل، مما يؤدي إلى إعادة توزيع الضغوط بشكل أكثر توازناً.
2.4 الحد من التعرج والهبوط
مفيدة بشكل خاص فيالطرق غير المعبدة، والمسارات العسكرية، وجسور السكك الحديديةحيث تؤدي دورات الإجهاد المتكررة إلى تدهور الطبقات التقليدية.
3. المواد ومعايير التصنيع
المواد المشتركة:
| مادة | ملكيات | ملاحظات التطبيق |
|---|---|---|
| البولي ايثيلين عالي الكثافة | مرونة عالية، مقاومة للأشعة فوق البنفسجية، متينة | الأكثر استخدامًا وفعالية من حيث التكلفة |
| حيوان أليف | قوة شد أعلى ومقاومة أفضل للزحف | مفضل للمنحدرات أو الجدران المقواة |
| NPA (سبائك بوليمرية جديدة) | صلابة ومتانة ممتازة | البنية التحتية المتقدمة والتعدين |
ارتفاع الخلية: 50 مم – 200 مم
تباعد اللحام: 330 مم – 660 مم
سمك الجدار: 1.1 مم – 1.8 مم
لون:أسود، أخضر، رملي (مقاوم للأشعة فوق البنفسجية)
كثافة: ≥0.935 جم/سم³ (HDPE وفقًا لمعيار ASTM D1505)
قوة الشد: ≥ 22 كيلو نيوتن/متر (ASTM D638 أو ISO 527)
معايير التصنيع:
ASTM D8269 - المواصفة القياسية للخلايا الجيولوجية
ISO 10319 - خصائص الشد للمواد الجيوسينثتية
EN 13251 – المواد الجيوسينثتيكية للسكك الحديدية والطرق
GRI-GC10 - إرشادات تركيب الخلايا الجيولوجية
4. التطبيقات الرئيسية وحالات استخدام التصميم

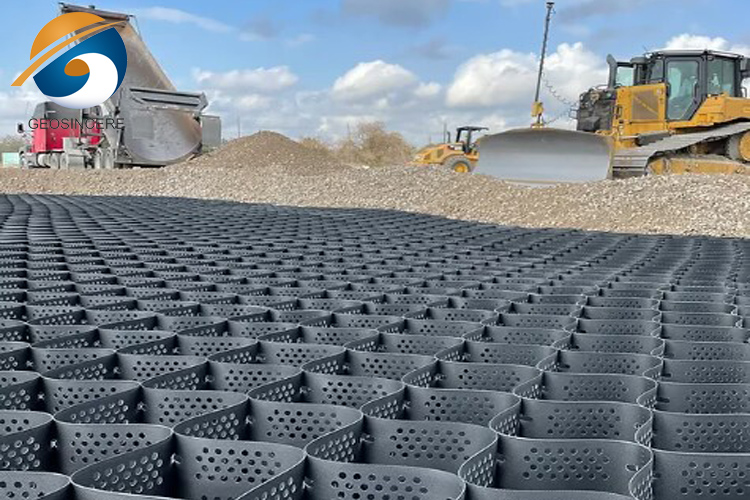

4.1 دعم التحميل:
تعزيز التربة اللينة تحتالطرق والطرق السريعة والسكك الحديدية
التطبيقات العسكرية مثلطرق الدبابات ومهابط الطائرات
ساحات الحاويات ومحطات الموانئ، والمراكز اللوجستية

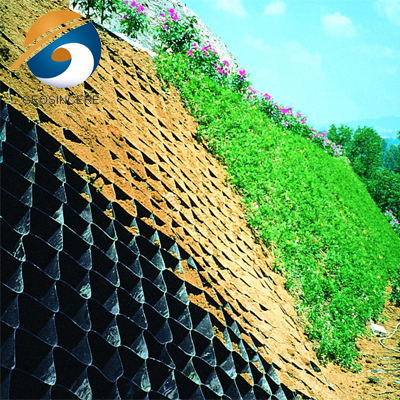

4.2 حماية المنحدر:
الجسور شديدة الانحدار، وضفاف الأنهار، والسدود
الحماية من تآكل السطح الناجم عن هطول الأمطار
خلايا جيولوجية مملوءة بالنباتات أو الخرسانة للمنحدرات الخضراء

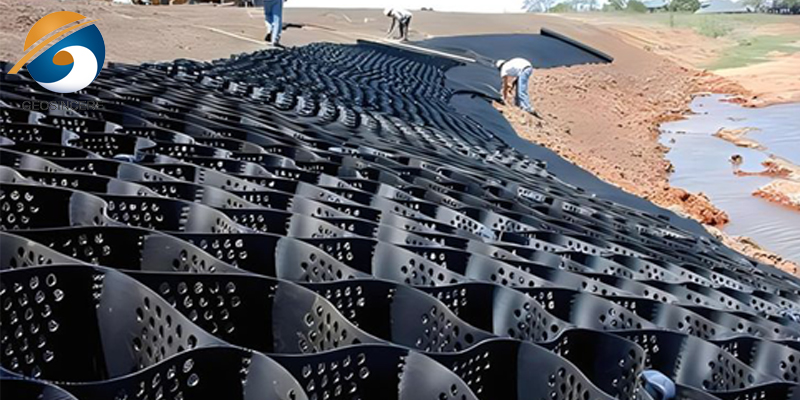

4.3 السيطرة على تآكل القنوات والشاطئ:
قنوات الصرف المفتوحة أو المغلقة
المناطق الساحلية المعرضة للفيضانات وأنظمة بطانة القناة
4.4 الجدران الاحتجازية واحتجاز الأرض:
جدران الأرض المستقرة ميكانيكيًا (MSE)
الهياكل الاحتجازية العمودية المقواة فيالمناظر الطبيعية أو البنية التحتية
5. بيانات الأداء والمواصفات الفنية
| المعلمة | القيمة / المدى |
|---|---|
| قوة الشد (HDPE) | ≥ 21 كيلو نيوتن/م (ASTM D638) |
| قوة تقشير اللحامات | ≥ 14 نيوتن/مم (ASTM D6392) |
| مقاومة الأشعة فوق البنفسجية | > 90% احتفاظ بالقوة (500 ساعة ASTM D4355) |
| معامل مرونة الخلية | 200–500 ميجا باسكال |
| نسبة تحسين دعم الحمل | 1.5x – 5x (اعتمادًا على CBR) |
| درجة حرارة التشغيل | -50 درجة مئوية إلى +60 درجة مئوية |
| توافق مواد الحشو | الرمل والحصى والتربة والأسمنت والرماد المتطاير وما إلى ذلك. |
6. الامتثال التنظيمي ومعايير الصناعة
يجب أن تتوافق منتجات Geo geocell مع المعايير الإقليمية والدولية:
| معيار | وصف |
|---|---|
| ASTM D8269 | مواصفات أنظمة احتجاز الخلايا |
| GRI-GC10 | إرشادات التثبيت والمواصفات |
| ايزو 10319 | قوة الشد للمواد الجيوسينثتية |
| EN 13251 | للمواد الجيوسينثتية في تطبيقات الهندسة المدنية |
| إدارة الطرق السريعة الفيدرالية/برنامج إعادة التأهيل الوطني | معايير التصميم لتعزيز الطرق في الولايات المتحدة |
| IRC SP:59 | دليل المواد الجيوسينثتيكية لمؤتمر الطرق الهندي |
7. إرشادات التثبيت وأفضل الممارسات
عملية التثبيت:
تحضير الموقع:تسوية وضغط الطبقة الأساسية حسب الكثافة المطلوبة

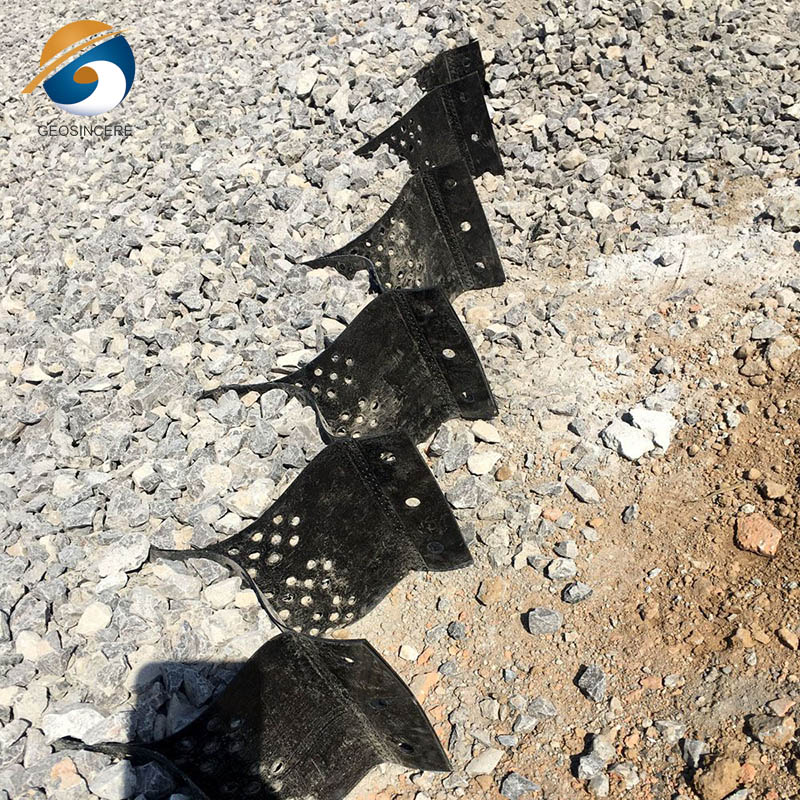

توسيع اللوحة:توسيع ألواح الخلايا الجيولوجية وتثبيتها بأوتاد فولاذية أو قضبان حديدية
اتصال:استخدم الدبابيس أو المشابك أو اللحامات بالموجات فوق الصوتية بين الألواح المتجاورة

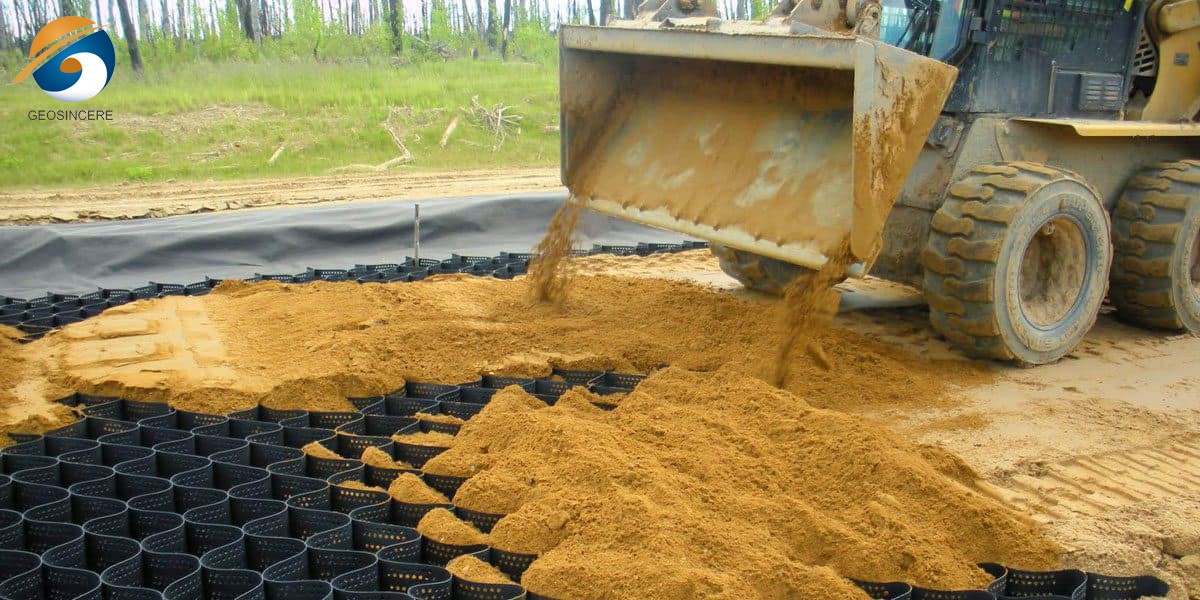

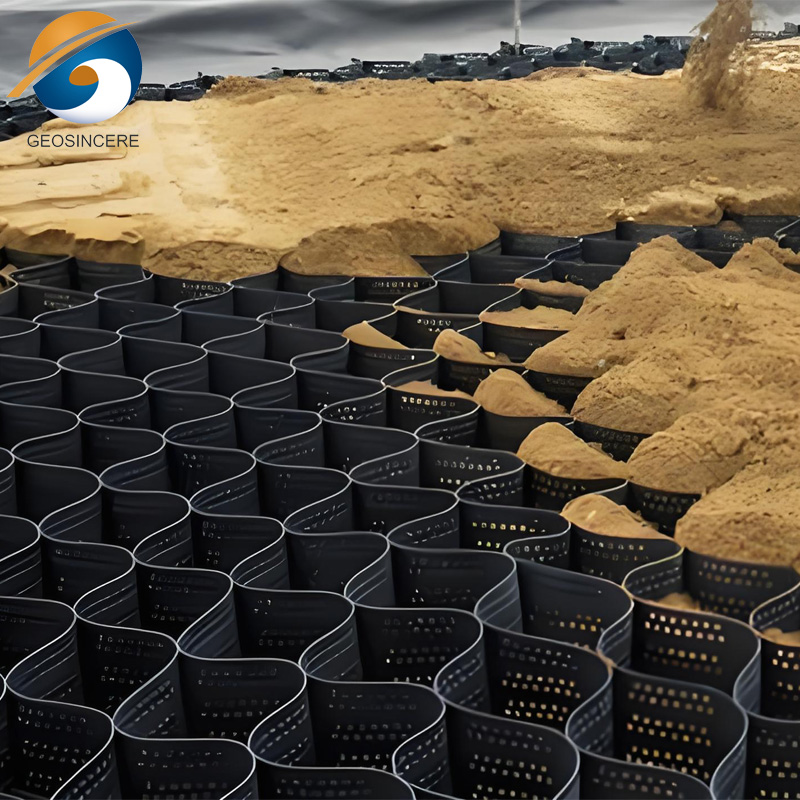

ملء الموضع:استخدم الرمل أو التربة أو الحصى أو الخرسانة؛ قم بضغطها في طبقات
المعالجة السطحية:قم بتغطية السطح بالجيوتكسيل أو الأسفلت أو التربة السطحية إذا لزم الأمر
الاعتبارات الرئيسية:
التثبيت في ظل ظروف جافة أو التحكم في جريان المياه السطحية
يستخدمالجيوتكستايل غير المنسوجتحت الخلايا الجيولوجية على طبقات أساسية ناعمة جدًا
تأكد من أن عمق تثبيت الحافة ≥ 30 سم في مشاريع حماية المنحدر
مراقبة حدود حمولة المرور أثناء مراحل الضغط
8. الأسئلة المتداولة (FAQs)
س1: ما هو الفرق بين الجيوسيل والجيوجريد؟
Geocell عبارة عن هيكل ثلاثي الأبعاد يحصر الحشو في جميع الاتجاهات، بينما geogrid عبارة عن شبكة ثنائية الأبعاد تعزز الحشو في الاتجاهات المستوية. Geocell أكثر ملاءمة لتطبيقات التربة اللينة والمنحدرات والقنوات.
س2: هل يمكنني استخدام الخلايا الجيولوجية في ظروف مغمورة بالمياه أو غارقة؟
نعم، تعتبر الخلايا الجيولوجية القائمة على HDPE أو PET خاملة ومقاومة للتحلل البيولوجي والهجوم الكيميائي، مما يجعلها مناسبة لـبطانات القنوات والسدود الساحلية، والأساسات المغمورة.
س3: ما هي المدة التي تستمر فيها أنظمة الجيو جيوسيل؟
عادةً ما تحتوي الخلايا الجغرافية المصنوعة من مادة البولي إيثيلين عالية الكثافة علىعمر خدمة يصل إلى أكثر من 50 عامًا، خاصة عندما تكون محمية من التعرض للأشعة فوق البنفسجية لفترات طويلة أو عندما تكون مدفونة.
س4: ما هي مواد التعبئة التي يمكن استخدامها؟
يمكنك استخدام الحشوات الحبيبية المضغوطة أو الرمل أو الحجر المسحوق أو التربة السطحية أو حتى الخرسانة اعتمادًا على تطبيقك (على سبيل المثال، المنحدر النباتي مقابل دعم الأحمال).
س5: هل الخلايا الجيوجيولوجيّة صديقة للبيئة؟
نعم، فهي تساعد على تقليل استخدام المواد الخام، ومنع التعرية، والسماح بنمو النباتات على المنحدرات. تُصنع العديد من الخلايا الجيولوجية منالبولي إيثيلين عالي الكثافة المعاد تدويرهوهمقابلة لإعادة التدوير بنسبة 100%بعد الاستخدام.
9. الخاتمة والدعوة المهنية للعمل
أنظمة الخلايا الجغرافية الجغرافيةتُحدث نقلة نوعية في البنية التحتية الحديثة والهندسة الجيوتقنية. قدرتها علىتعزيز توزيع الحمل,منع التآكل، وإطالة عمر الخدمةيجعلها ضرورية في الطرق والمنحدرات ومكبات النفايات والبنية التحتية للطاقة. مصممة لتلبيةمعايير ASTM وISO وEN، تقدم الخلايا الجغرافيةفعالة من حيث التكلفة,مستمر، وسهل التركيبحلول للتطبيقات المؤقتة والدائمة.
