تثبيت المنحدرات باستخدام الخلايا الجيولوجية

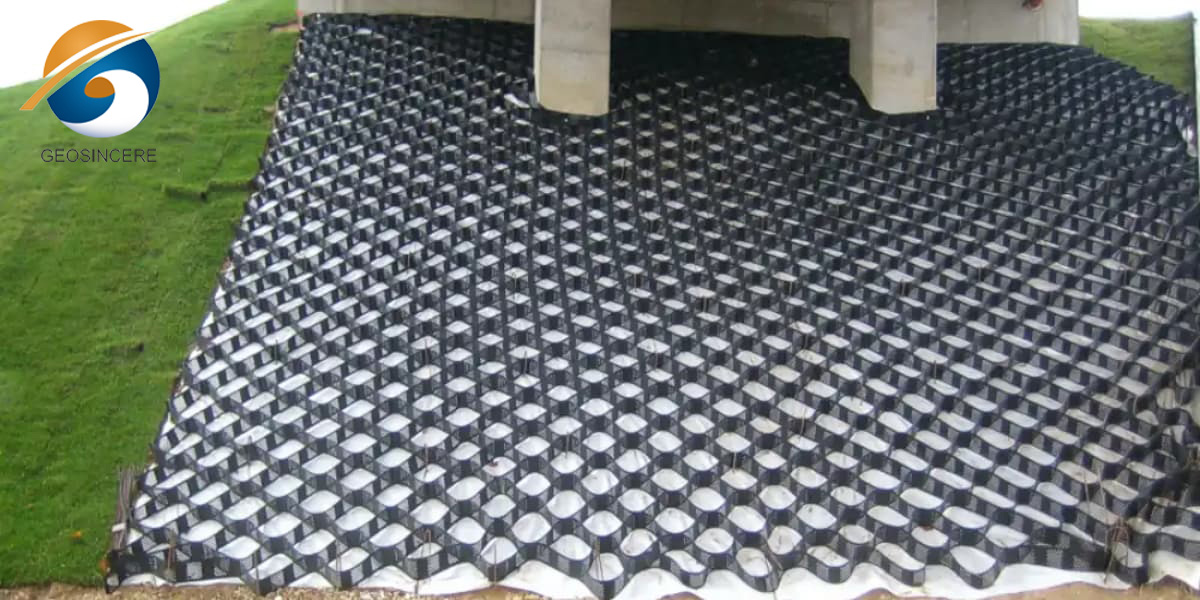

1. مقدمة عن منتج تثبيت المنحدر Geocell

Geocell Slope Stabilization هو نظام احتجاز خلوي ثلاثي الأبعاد عالي الأداء مصمم لتعزيز المنحدرات غير المستقرة، ومنع تآكل التربة، وتحسين استقرار الأرض بشكل عام. يتم تصنيع النظام من البولي إيثيلين عالي الكثافة (HDPE)، ويشكل هيكلًا يشبه قرص العسل الذي يحصر مواد الحشو مثل التربة أو الحصى أو الخرسانة، مما يزيد بشكل كبير من قدرة تحمل الأحمال ومقاومة حركة السطح.

بالمقارنة مع طرق حماية المنحدرات التقليدية مثل السواتر الخرسانية أو نصب الحجارة، توفر أنظمة الخلايا الجيولوجية حلاً أكثر مرونة وفعالية من حيث التكلفة وصديق للبيئة لمشاريع الهندسة المدنية الحديثة.

2. مبدأ عمل استقرار المنحدر Geocell

يعمل نظام الخلية الجغرافية من خلال آلية الحبس الخلوي. بمجرد توسيعها في الموقع، تقوم الخلايا المترابطة بإنشاء مصفوفة مستقرة ثلاثية الأبعاد تعمل على تثبيت مواد الحشو في مكانها.

2.1 الآليات الوظيفية الرئيسية:

- الحبس الجانبي للتربة يقلل من الإزاحة

- توزيع الحمل العمودي يحسن قوة التحمل

- الاحتكاك بين الخلايا والحشو يعزز استقرار المنحدر

- الهيكل المتشابك يمنع التآكل تحت هطول الأمطار أو الجريان السطحي

يحول هذا النظام الهيكلي التربة الضعيفة إلى طبقة مركبة معززة ذات أداء ميكانيكي محسن بشكل ملحوظ.

3. تثبيت المنحدر الجغرافي - الميزات والمزايا الرئيسية

3.1 استقرار متفوق على المنحدرات

توفر حماية المنحدرات Geocell تعزيزًا هيكليًا متميزًا لكل من المنحدرات الطبيعية والهندسية. يعمل نظام الحبس ثلاثي الأبعاد على شكل قرص العسل على تثبيت جزيئات التربة في مكانها، مما يمنع الحركة الجانبية ويقلل من خطر فشل المنحدر.

- وهذا مهم بشكل خاص في المناطق التي:

منحدرات شديدة الانحدار

التربة الرخوة أو الضعيفة

مناطق هطول الأمطار العالية أو النشاط الزلزالي

بناء السدود وقطع المنحدرات

من خلال تحويل التربة غير المستقرة إلى بنية مركبة معززة، تعمل أنظمة الخلايا الأرضية على تحسين قوة القص وسلامة المنحدر بشكل كبير، حتى في ظل ظروف التحميل طويلة المدى.

3.2 التحكم الممتاز في التآكل

إحدى أهم وظائف أنظمة الخلايا الجيولوجية هي التحكم في تآكل السطح. يقلل التركيب الخلوي من التأثير المباشر لهطول الأمطار والجريان السطحي على التربة المكشوفة.

- تشمل الفوائد الرئيسية لمكافحة التآكل ما يلي:

يمنع انفصال جزيئات التربة أثناء هطول الأمطار الغزيرة

يقلل من تكوين قنوات المياه وتآكل الأخدود

يقلل من فقدان التربة بسبب الرياح في المناطق الجافة

يعمل على استقرار ضفاف الأنهار والسدود الساحلية ضد تأثير المياه المستمر

عندما تقترن الخلايا الجيولوجية بالنباتات، فإنها تخلق نظام حماية مزدوج: الحبس الميكانيكي + تعزيز الجذور الطبيعية، مما يوفر مقاومة طويلة الأمد للتآكل.

3.3 قدرة تحمل عالية

تعمل أنظمة تثبيت المنحدرات Geocell على تحسين توزيع الحمل بشكل كبير عن طريق نشر الأحمال الرأسية عبر الخلايا المترابطة. وهذا يقلل من تركيز الضغط على طبقات الأساس الضعيفة.

- مزايا الأداء:

يعزز قدرة التحمل لأساسات التربة الناعمة

يقلل من التخدد وتشوه السطح تحت الأحمال المرورية

يوفر دعمًا مستقرًا للمعدات الثقيلة والبنية التحتية

يحسن الأداء في الطرق والسكك الحديدية وطرق نقل التعدين

عند ملئها بالحجر المسحوق أو الخرسانة، تشكل الخلايا الجيولوجية طبقة هيكلية شبه صلبة تتصرف مثل مرتبة معززة، مما يضمن الاستقرار على المدى الطويل تحت الأحمال الديناميكية.

3.4 حل هندسي فعال من حيث التكلفة

يوفر تثبيت المنحدر بالخلايا الجغرافية بديلاً اقتصاديًا للغاية لأنظمة الحماية الصلبة التقليدية مثل الخرسانة المسلحة أو الهياكل الحجرية.

- تشمل مزايا التكلفة ما يلي:

انخفاض الطلب على الأسمنت والصلب والركام الثقيل

انخفاض تكاليف الحفر وإعداد الأساس

لوجستيات أسهل بفضل الألواح خفيفة الوزن والقابلة للطي

دورات بناء أسرع، مما يقلل من تكاليف العمالة

انخفاض تكاليف الصيانة والإصلاح على المدى الطويل

بشكل عام، تساعد الخلايا الجغرافية أصحاب المشاريع على تحقيق وفورات كبيرة في تكاليف دورة الحياة مع الحفاظ على معايير الأداء الهندسي العالية.

3.5 دعم البيئة والنباتات

على عكس أنظمة حماية المنحدرات الصلبة، تدعم الخلايا الجغرافية لحماية المنحدرات بشكل فعال عملية الاستعادة البيئية والممارسات الهندسية المستدامة.

- الفوائد البيئية:

يشجع نمو النباتات الطبيعية داخل الخلايا

يحمي بنية التربة مع السماح باختراق الجذور

يقلل من درجة حرارة السطح ويحسن الظروف المناخية

يقلل من الاضطرابات البيئية أثناء التثبيت

يساعد على استعادة النظم البيئية المتضررة والمنحدرات المتدهورة

وبمرور الوقت، تتشابك جذور النباتات مع بنية الخلية الأرضية، مما يخلق منحدرًا معززًا بيولوجيًا يصبح أقوى وأكثر استقرارًا مع تقدم العمر.

3.6 سهولة التركيب والتصميم المرن

تم تصميم أنظمة Geocell للتركيب السريع والفعال، حتى في ظروف التضاريس الصعبة.

- مزايا التثبيت:

يمكن نقل الألواح خفيفة الوزن والتعامل معها بسهولة

يقلل الهيكل المطوي من حجم الشحن والتكاليف اللوجستية

التوسع السريع في الموقع يوفر وقت البناء

يمكن تركيبها على منحدرات مسطحة أو مائلة أو غير منتظمة

متوافق مع العمل اليدوي أو طرق التثبيت الآلية

- مرونة التصميم:

ارتفاع الخلية قابل للتعديل لمتطلبات المنحدرات المختلفة

أحجام اللوحات المخصصة لتناسب مواصفات المشروع

مناسبة لكل من التثبيت المؤقت والتطبيقات الهندسية الدائمة

يمكن دمجها مع مواد التكسية الأرضية والمراسي وأنظمة الصرف الصحي

3.7 مادة HDPE متينة

يتم تصنيع أنظمة المنحدرات Geocell باستخدام البولي إيثيلين عالي الكثافة (HDPE)، مما يضمن متانة ممتازة وعمر خدمة طويل حتى في البيئات القاسية.

- خصائص أداء المواد:

مقاومة الأشعة فوق البنفسجية تمنع التدهور تحت التعرض لأشعة الشمس لفترة طويلة

المقاومة الكيميائية تسمح باستخدامها في التربة الملوثة أو الصناعية

مقاومة ممتازة للطقس ضد الأمطار والثلوج وتغيرات درجات الحرارة

تضمن الخصائص المضادة للشيخوخة الاستقرار الهيكلي على المدى الطويل

قوة الشد العالية تحافظ على السلامة تحت الضغط المتكرر

في التطبيقات الهندسية الحقيقية، يمكن للخلايا الجيولوجية HDPE الحفاظ على الأداء لعقود من الزمن، مما يجعلها حلاً موثوقًا طويل المدى لمشاريع البنية التحتية وحماية البيئة.

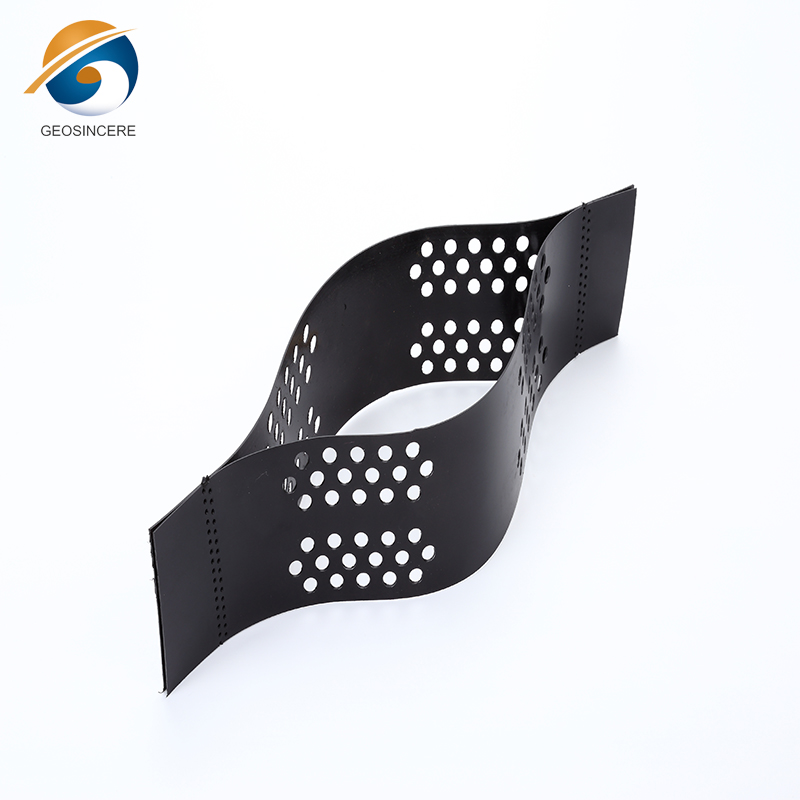

4. المواصفات الفنية لتثبيت المنحدر Geocell

المواد: البولي ايثيلين عالي الكثافة (HDPE)

ارتفاع الخلية: 50 مم – 200 مم (قابل للتخصيص)

مسافة اللحام: 330 ملم – 800 ملم

أنواع الأسطح: أملس/محكم/مثقوب

خيارات الألوان: أسود، أخضر، رملي (متاح حسب الطلب)

قوة الشد: هيكل ملحوم عالي القوة

مقاومة درجات الحرارة: -40 درجة مئوية إلى +60 درجة مئوية

(المواصفات المخصصة متوفرة وفقًا لمتطلبات المشروع.)

5. دراسات حالة لتثبيت منحدر الخلية الجغرافية

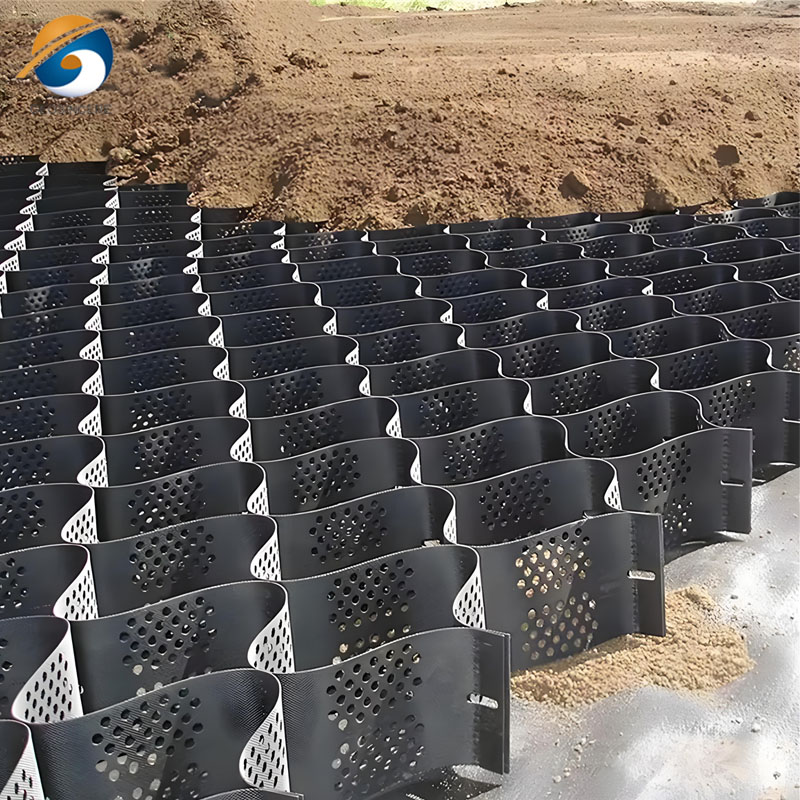

دراسة الحالة 1: مشروع حماية منحدرات جسر الطريق السريع - جنوب شرق آسيا

واجه مشروع رئيسي لبناء الطرق السريعة في جنوب شرق آسيا مشكلات خطيرة في عدم استقرار المنحدرات بسبب التربة الرملية الرخوة والأمطار الغزيرة المتكررة. تم في البداية النظر في الطرق التقليدية مثل رمي الحجارة، لكنها كانت مكلفة للغاية ويصعب صيانتها في ظل ظروف التآكل طويلة المدى.

اختار الفريق الهندسي نظام تثبيت انحدار الخلية الجغرافية HDPE لتعزيز منحدرات السد بتدرج يصل إلى 1:1.5. تم تركيب الخلايا الجيولوجية فوق طبقة تكسية أرضية غير منسوجة وتم ملؤها بالتربة والحصى المتوفرة محليًا لتقليل تكاليف المواد.

- نتائج المشروع:

انخفاض كبير في التآكل السطحي بعد هطول الأمطار الغزيرة

تحسين استقرار المنحدرات والقضاء على مخاطر الانهيارات الأرضية البسيطة

بناء أسرع مقارنة بالتسقيف الخرساني (تم تقليله بنسبة 40%) تقريبًا

توفير أكثر من 30% في التكلفة في إجمالي أعمال حماية المنحدرات

تم إنشاء الغطاء النباتي بنجاح خلال 3 أشهر، مما يعزز الاستقرار على المدى الطويل

أظهر هذا المشروع أن أنظمة الخلايا الجيولوجية يمكنها أن تحل محل الهياكل الخرسانية الصلبة بشكل فعال مع توفير تكامل بيئي أفضل وكفاءة من حيث التكلفة.

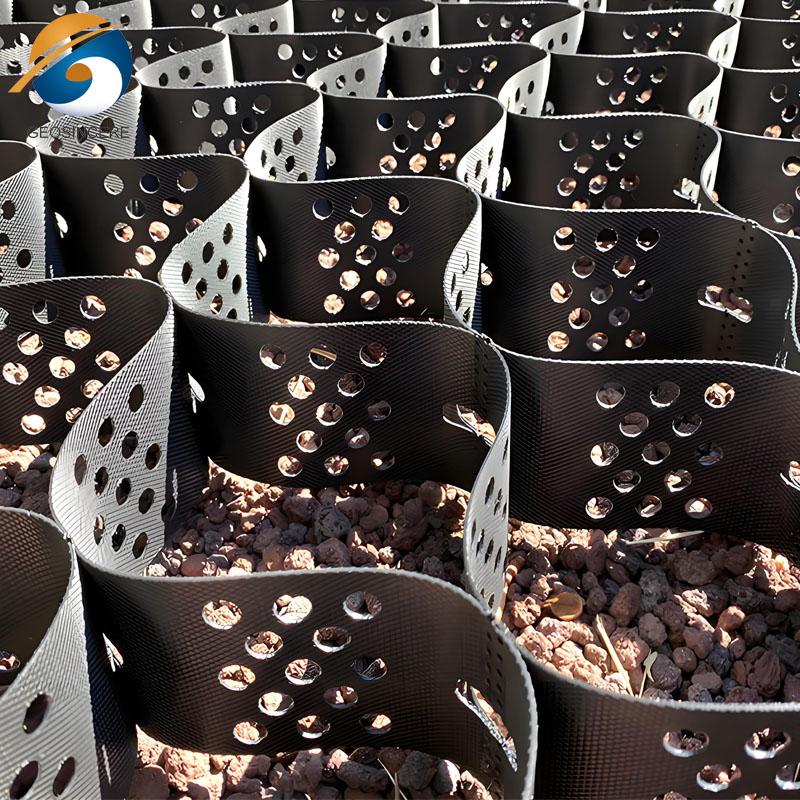

دراسة الحالة 2: تثبيت منحدر تفريغ نفايات التعدين – أمريكا الجنوبية

يتطلب موقع تعدين كبير مفتوح الحفرة في أمريكا الجنوبية حلاً متينًا لتثبيت المنحدرات في مناطق تفريغ النفايات المعرضة لخطر التآكل ونزوح المواد. وكانت المنحدرات شديدة الانحدار ومعرضة لهطول أمطار موسمية غزيرة، مما جعل الطرق التقليدية للاحتفاظ بالتربة غير فعالة.

تم تطبيق نظام خلية جغرافية HDPE عالي القوة بارتفاع خلية 150 مم عبر أقسام منحدر متعددة. تم تثبيت الخلايا باستخدام دبابيس فولاذية ومملوءة بالصخور المكسرة لزيادة الثبات الميكانيكي في ظل ظروف التحميل الثقيلة.

- نتائج المشروع:

تعزيز الاستقرار الهيكلي لمنحدرات التعدين شديدة الانحدار

السيطرة الفعالة على حركة الصخور والتربة تحت هطول الأمطار الغزيرة

تحسين شروط السلامة لعمليات التعدين

تقليل تكرار الصيانة وتكاليف الإصلاح على المدى الطويل

ظل النظام مستقرًا في ظل التحميل الديناميكي من الشاحنات القلابة

أثبت نظام تثبيت الخلايا الجغرافية فعاليته العالية في البيئات الصناعية القاسية، مما يوفر تعزيزًا طويل المدى ويحسن السلامة التشغيلية بشكل كبير.

6. تثبيت المنحدر الجغرافي - عملية التثبيت (نسخة مفصلة)

تم تصميم تركيب الخلية الجغرافية لحماية المنحدرات ليكون سريعًا وعمليًا وقابلاً للتكيف مع ظروف الموقع المختلفة. مع الإعداد والتنفيذ المناسبين، فإنه يضمن استقرار المنحدر على المدى الطويل ومقاومة ممتازة للتآكل.

6.1 إعداد وتسوية سطح المنحدر

قبل التثبيت، يجب إعداد سطح المنحدر بشكل صحيح لضمان أساس مستقر.

- الأعمال الرئيسية تشمل:

إزالة التربة الرخوة والنباتات والحطام والحجارة الحادة

ملء وضغط المناطق غير المستوية لتحقيق شكل منحدر موحد

التأكد من اتجاه الصرف الصحيح لتجنب تراكم المياه

فحص انحدار المنحدر حسب متطلبات التصميم الهندسي

تعد القاعدة المعدة جيدًا أمرًا ضروريًا لتحقيق أقصى أداء للخلية الجغرافية والاستقرار على المدى الطويل.

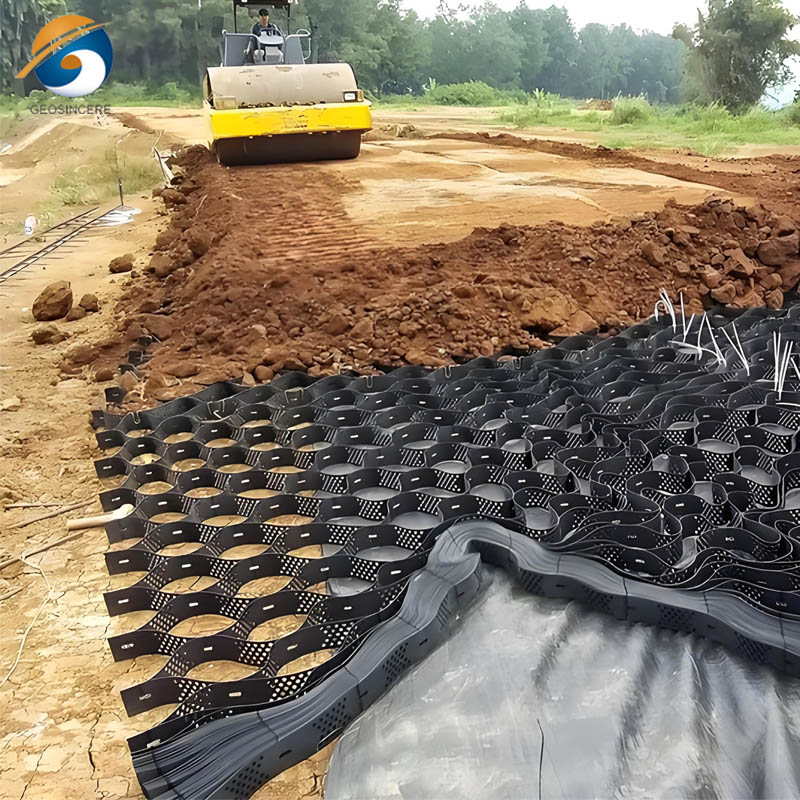

6.2 تثبيت طبقة التكسية الأرضية (اختياري)

غالبًا ما يتم تثبيت طبقة التكسية الأرضية أسفل نظام الخلايا الأرضية اعتمادًا على ظروف التربة.

- وظائف التكسية الأرضية:

الفصل بين طبقات التربة

الترشيح لمنع فقدان الجسيمات الدقيقة

تعزيز أداء الصرف

تعزيز إضافي للتربة التحتية الضعيفة

يتم وضع التكسية الأرضية بسلاسة على السطح المجهز وتثبيتها لمنع الحركة أثناء تركيب الخلية الجغرافية.

6.3 قم بتوسيع لوحات Geocell

يتم تسليم لوحات الخلايا الجغرافية في حالة مطوية مطوية لسهولة النقل.

- خطوات التثبيت:

تتكشف أقسام الخلية الجغرافية على طول اتجاه المنحدر

قم بتوسيع الألواح إلى بنية الخلية الكاملة باستخدام التوتر اليدوي أو الميكانيكي

قم بمحاذاة اللوحات المجاورة وتوصيلها بشكل آمن

ضمان فتح خلية موحدة لأداء ثابت

تعد المحاذاة الصحيحة في هذه المرحلة أمرًا بالغ الأهمية للسلامة الهيكلية وتوزيع الأحمال.

6.4 تثبيت النظام

لضمان الاستقرار أثناء التعبئة والخدمة طويلة الأمد، يجب تثبيت الخلايا الجغرافية بشكل آمن.

- طرق التثبيت:

دبابيس فولاذية على شكل حرف U أو أوتاد تثبيت

المراسي البلاستيكية (للتطبيقات ذات الأحمال الخفيفة)

تثبيت معزز عند القمة وأصابع القدم والأوضاع المتوسطة

تمنع المراسي النزوح الناتج عن جاذبية المنحدر أو الرياح أو أنشطة البناء.

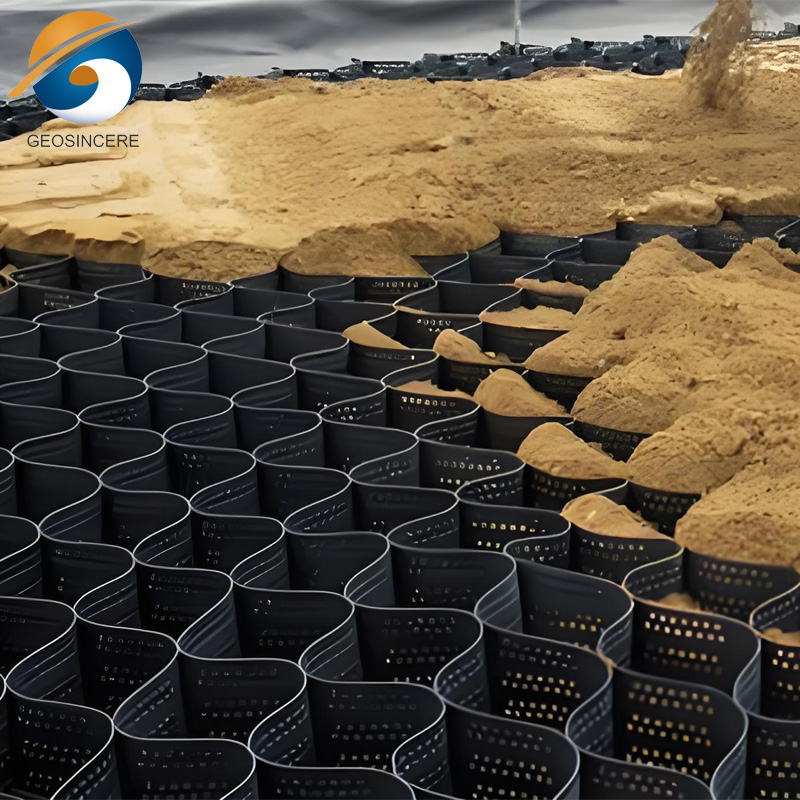

6.5 ملء الخلايا بمادة الحشو

بمجرد تثبيت هيكل الخلية الجغرافية، يتم وضع مواد الحشو في الخلايا.

- تشمل مواد الحشو الشائعة ما يلي:

التربة الطبيعية (للمنحدرات النباتية)

التربة الرملية أو الرملية

الحجر المكسر أو الحصى (للمناطق ذات الأحمال العالية)

الخرسانة (للتطبيقات الصناعية الثقيلة)

يجب أن يتم الحشو بالتساوي لضمان تغطية كاملة للخلايا وكثافة ثابتة عبر المنحدر.

6.6 ضغط مادة الحشو

بعد التعبئة، يتم إجراء الضغط لتحسين القوة الهيكلية.

- فوائد الضغط:

يزيد من القدرة على التحمل

يقلل من التسوية والفراغات

يعزز التشابك بين جدران الحشو والخلايا الجغرافية

يحسن استقرار المنحدر بشكل عام

يمكن استخدام طرق الضغط الميكانيكية أو اليدوية حسب ظروف الموقع.

6.7 تطبيق طبقة الغطاء النباتي (تطبيق بيئي اختياري)

بالنسبة للمشاريع البيئية والمناظر الطبيعية، غالبًا ما يتم تقديم الغطاء النباتي كخطوة أخيرة.

- تتضمن العملية:

نشر التربة السطحية أو طبقة التربة الخصبة

زرع العشب أو زراعة النباتات

الري والصيانة الأولية خلال فترة التأسيس

بمرور الوقت، تتكامل جذور النباتات مع بنية الخلية الجغرافية، لتشكل نظامًا مركبًا طبيعيًا اصطناعيًا قويًا يعمل على تحسين مقاومة التآكل على المدى الطويل بشكل كبير.

6.8 النتيجة النهائية

تتميز عملية التثبيت هذه بكفاءة عالية وتقلل بشكل كبير من وقت البناء مقارنة بأنظمة حماية المنحدرات الخرسانية أو البناء التقليدية. إنه يوفر حلاً مرنًا ومتينًا وصديقًا للبيئة ومناسبًا لمجموعة واسعة من التطبيقات الهندسية.

7. Geocell مقابل حماية المنحدرات التقليدية

يوفر تثبيت المنحدرات Geocell بديلاً حديثًا يدمج الأداء الهندسي مع الاستدامة البيئية.

8. الأسئلة المتداولة حول تثبيت منحدر Geocell (الأسئلة الشائعة)

س1: ما المدة التي يستمر فيها تثبيت المنحدر الجغرافي؟

ج: مع مادة HDPE عالية الجودة، يمكن للنظام أن يستمر لأكثر من 20 عامًا في ظل الظروف البيئية العادية.

س2: هل يمكن استخدام الخلية الجغرافية على المنحدرات الشديدة؟

ج: نعم، إنها مناسبة للمنحدرات ذات التدرجات المختلفة، اعتمادًا على تصميم التثبيت والردم.

س 3: ما هي مواد التعبئة المناسبة؟

ج: يمكن استخدام التربة والرمل والحصى والحجر المسحوق وحتى الخرسانة حسب متطلبات المشروع.

س4: هل يجوز الغطاء النباتي؟مع أنظمة Geocell؟

ج: نعم، تُستخدم الخلايا الجيولوجية على نطاق واسع في مشاريع حماية المنحدرات الخضراء التي تدعم نمو النباتات الطبيعية.

س5: ما الفرق بين الخلية الجغرافية والشبكة الجغرافية؟

ج: توفر Geocell احتجازًا ثلاثي الأبعاد، بينما توفر الشبكة الجغرافية تعزيزًا ثنائي الأبعاد. توفر Geocell حبسًا جانبيًا أقوى لحماية المنحدرات.

خاتمة

شركة شاندونغ جيوسينو للمواد الجديدة المحدودة (GEOSINCERE Geosynthetics)  يعد Geocell Slope Stabilization حلاً موثوقًا ومتينًا وفعالاً من حيث التكلفة لتعزيز المنحدرات الحديثة والتحكم في التآكل. ومن خلال الجمع بين الاستقرار الهيكلي والتوافق البيئي، فإنه يوفر حلاً هندسيًا طويل الأجل لمشاريع البنية التحتية والتعدين والحفاظ على المياه واستعادة البيئة.

لمزيد من الدعم الفني أو استشارة المشروع أو عرض الأسعار، يرجى الاتصال بفريقنا الهندسي.
