لماذا يُعد بناء الجدران باستخدام الشبكة الجيولوجية الحل الأمثل؟
لطالما شكل تثبيت التربة وإنشاء منحدرات شديدة الانحدار تدوم طويلًا تحديًا مستمرًا في الهندسة المدنية والإنشاءات عبر التاريخ. فعلى سبيل المثال، كانت الجدران الاستنادية القائمة على الجاذبية هي الحل الأمثل، وتتكون من كتل خرسانية أو حجرية. ورغم كفاءتها، إلا أنها مكلفة للغاية، وتتطلب كميات كبيرة من المواد، فضلًا عن أنها قد تُهيمن على المشهد. وقد أحدث ظهور المواد الجيوسينثيتيكية في منتصف القرن العشرين نقلة نوعية، إذ جعلت هذا النهج أكثر تنوعًا وأقل تكلفة وأكثر ملاءمة للبيئة. وقد أحدثت الشبكات الجيولوجية، من بين مجموعة منتجات الجيوسينثيتيك، ثورة في مجال تقوية التربة، لا سيما في مجال بناء الجدران باستخدام الشبكات الجيولوجية.
يُعرف هذا النوع من البناء أيضًا باسم جدار التربة المُثبَّتة ميكانيكيًا (MSE). في هذا النوع من الجدران، تُولِّد الشبكات الجيولوجية، وهي عبارة عن طبقات شبكية قوية مصنوعة من البوليمرات، قوى شدٍّ تجعل التربة أكثر قدرة على تحمل الأحمال مما لو كانت في حالتها الطبيعية. تتناول هذه المقالة الأفكار الأساسية والعناصر الرئيسية وعملية البناء والفوائد الرئيسية لجدران الشبكات الجيولوجية، مع التركيز على دورها المحوري في البنية التحتية الحديثة.
1. المبدأ الأساسي: كيف يعمل بناء الجدران باستخدام الشبكة الجيولوجية؟
يعتمد الجدار المعزز بالشبكة الجغرافية، في أبسط الأحوال، على مبدأ تقوية التربة وهو مبدأ عميق جدًا ولكنه واضح أيضًا. وبما أن التربة تظهر قوة ضغط عالية، فإن قوة الشد الخاصة بها تكاد لا تذكر. إن عدم قدرة التربة على تحمل قوى الشد هي المشكلة التي تؤدي إلى فشلها من خلال الانزلاق أو الانقلاب عند بناء وجه عمودي أو شبه عمودي. Geogrid هو الحل لنقص القوة هذا.
باختصار، شبكة الجيوجريد عبارة عن مادة رقيقة تشبه الشبكة، تُصنع عادةً من بوليمرات مثل البوليستر أو البولي إيثيلين أو البولي بروبيلين. تُعدّ الفتحات الكبيرة في الشبكة جزءًا لا يتجزأ من التصميم، وليست عيبًا. يسمح هذا بمرور جزيئات التربة عبر الشبكة وحولها، مما يُؤدي إلى تداخل ميكانيكي بين التسليح والتربة. عند وضعها أفقيًا في طبقات متعددة داخل التربة المدكوكة، تعمل شبكة الجيوجريد الأرضية كعناصر شدّ تتحمل قوى الشد التي لا تستطيع التربة تحملها. ونتيجةً لذلك، تتشكل كتلة تربة مُسلّحة، وهي كيان واحد قادر على مقاومة ضغوط التربة الجانبية داخليًا. في الوقت نفسه، تعمل وحدات الواجهة، مثل الكتل والألواح الخرسانية، بشكل أساسي على احتواء التربة وتوفير مظهر نهائي، بدلاً من أن تكون عناصر إنشائية قوية.
2. المكونات الرئيسية لنظام بناء جدار جيوجريد
تُحدد ثلاثة مكونات رئيسية تعمل بتناغم نظام بناء الجدران الشبكية وتحدد نجاحه:
2.1 ردم التربة
يُعد اختيار مادة الردم بلا شكّ أهمّ عامل يؤثر على الأداء على المدى البعيد. من الأفضل أن تكون مادة حبيبية جيدة التصريف (مثل الرمل أو الحصى أو الصخور المكسرة). هناك سببان رئيسيان لذلك: أولًا، يُمكن تحقيق تداخل ميكانيكي أكثر فعالية مع فتحات شبكة التربة باستخدام التربة الحبيبية. ثانيًا، والأهم من ذلك، أن مواد الردم هذه تمنع تراكم ضغط الماء المسامي خلف الجدار. فعندما تتشبع التربة الناعمة كالطين بالماء، لا تفقد مقاومتها للقص فحسب، بل تُمارس أيضًا ضغوطًا هائلة على الهيكل، مما يجعلها سببًا شائعًا لانهيار الجدران. إضافةً إلى ذلك، يضمن الردم المُصمّم هندسيًا خصائص فيزيائية ثابتة ومتانة على المدى الطويل.
2.2 تقوية الشبكة الجيولوجية
إن Geogrids هي في الأساس منتجات بوليمر نظرا لمهمة مقاومة قوى الشد. استنادًا إلى قدرتها على التحمل واتجاهها، تأتي الشبكات الجغرافية في ثلاثة أنواع هيكلية، أحادية المحور، وثنائية المحور، وثلاثية المحاور.
تُعدّ الشبكات الجيولوجية أحادية المحور، التي تتركز قوتها في اتجاه واحد، الأكثر شيوعًا في تطبيقات الجدران، حيث تُصمّم لمقاومة ضغوط التربة الجانبية. وتُعتبر قوة الشد ومقاومة الزحف - أي القدرة على تحمل الأحمال لفترات طويلة دون تشوه مفرط - من أهم معايير التصميم. ويقوم مهندسو الجيوتقنية بحساب طول طبقات الشبكة الجيولوجية والمسافة بينها وتوزيعها الرأسي بدقة متناهية، بناءً على ارتفاع الجدار وخصائص التربة وأحمال الضغط.
2.3 العنصر المواجه
تُضفي الواجهة مظهرًا نهائيًا أنيقًا وتمنع انجراف التربة السطحي. ويُعدّ الربط بين الواجهة والشبكة الجيولوجية تفصيلًا بالغ الأهمية. تشمل أنظمة الواجهة الشائعة ما يلي:
2.3.1 كتل الخرسانة المعيارية (MCB)
قوالب خرسانية مصبوبة جافة ذات حواف أو دبابيس تتشابك معًا دون استخدام المونة. غالبًا ما يتم وضع الشبكة الجيولوجية بين صفوف القوالب وتثبيتها في مكانها بواسطة وزن القوالب العلوية أو بواسطة موصلات خاصة.
2.3.2 ألواح الخرسانة مسبقة الصب
ألواح كبيرة وصلبة تخلق سطحًا أملسًا وموحدًا، وغالبًا ما تستخدم للجدران الدائمة ذات الرؤية العالية.
2.3.3 الوجه الملفوف
يتم لف طبقات الشبكة الجيولوجية نفسها حول الواجهة وتثبيتها، وغالبًا ما يكون ذلك بتشطيب نباتي أو مليء بالصخور، مما يخلق مظهرًا طبيعيًا أكثر.
2.3.4 سلال الجابيون
سلال شبكية سلكية مملوءة بالحجارة تعمل كواجهة وتدعيم في آن واحد.
3. العملية التسلسلية لبناء جدار الشبكة الجيولوجية
إن بناء جدار من الشبكة الجيولوجية هو عملية منهجية وخطوة بخطوة تتطلب التزامًا صارمًا بمواصفات التصميم ومراقبة الجودة.
3.1 تجهيز الموقع والأساسات
تبدأ أعمال البناء بتسوية الموقع وتجهيزه. ويُعدّ الأساس المتين والمتماسك ضروريًا، إذ يُشكّل قاعدةً للهيكل بأكمله. ويجب إزالة أي تربة رخوة أو غير مناسبة واستبدالها.
3.2 تركيب الصف الأول من الواجهة
يتم وضع الصف الأول من وحدات الواجهة (مثل الكتل الخرسانية) بعناية على الأساس المُجهز. ويُعدّ محاذاتها واستواؤها أمراً بالغ الأهمية، لأنها تُحدد نمط الجدار بأكمله.
3.3 الردم والضغط
تُوضع مواد الردم المحددة خلف وحدات الواجهة ولمسافة محددة (المنطقة المُدعمة). تُفرد التربة على طبقات رقيقة وتُضغط إلى الكثافة المطلوبة، والتي عادةً ما تكون 95% من كثافة بروكتور القياسية، لضمان القوة المثلى والتفاعل الأمثل مع الشبكة الجيولوجية.
3.4 وضع الشبكة الجيولوجية

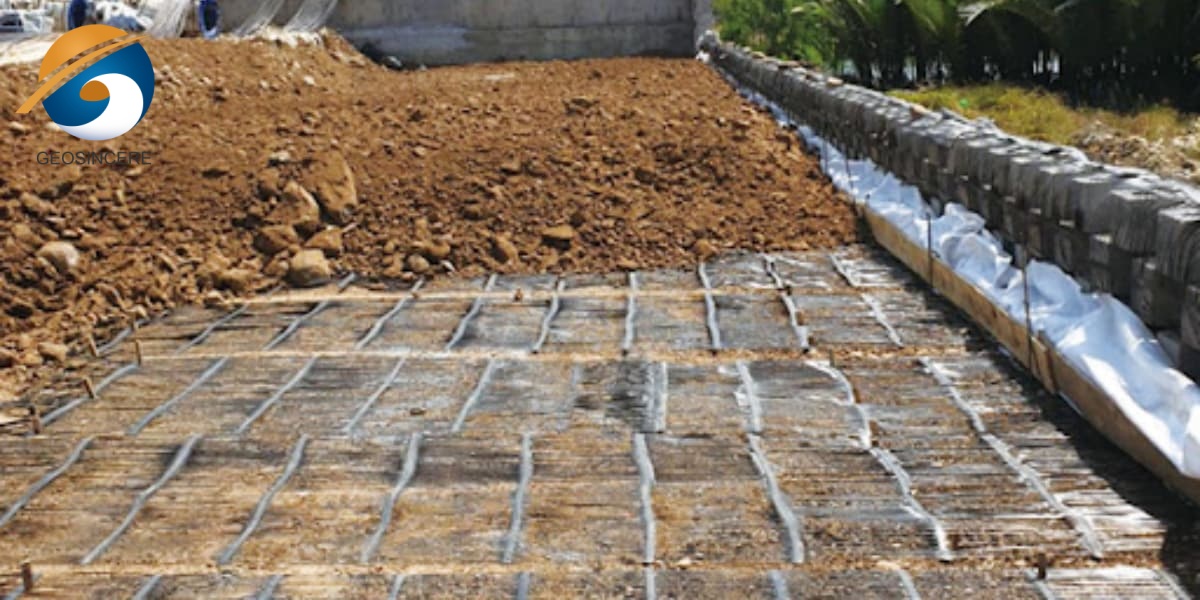

بمجرد أن يصل مستوى الردم إلى ارتفاع طبقة الشبكة الجيولوجية التالية المصممة، تُفرد لفائف الشبكة الجيولوجية على سطح التربة المدكوكة. وتُوضع بشكل عمودي على واجهة الجدار، مع توجيه اتجاه الشد (الآلي) نحو الردم. تُفرد الشبكات مشدودةً، مع أقل قدر من الارتخاء، ومتداخلةً وفقًا لتفاصيل التصميم لضمان الاستمرارية.
3.5 الاتصال بالجهة المواجهة
يتم توصيل نهاية الشبكة الجيولوجية بإحكام بوحدات الواجهة للصف التالي. هذا التوصيل ضروري لنقل الأحمال من التربة إلى التسليح وضمان اندماج الواجهة مع الكتلة المسلحة.
3.6 التكرار والإكمال
تُكرر الخطوات من 2 إلى 5 - وضع الطبقة التالية من الواجهة، وردم التربة، وضغطها، ووضع الطبقة التالية من الشبكة الجيولوجية - حتى الوصول إلى الارتفاع التصميمي النهائي. تُركّب وحدة تغطية في الأعلى لحماية الجدار من تسرب المياه وإضفاء مظهر نهائي أنيق. تُدمج أنظمة تصريف المياه السطحية وتحت السطحية المناسبة، مثل مصارف الحصى وفتحات التصريف، في جميع مراحل العملية لإدارة المياه.
4. بناء الجدران باستخدام الشبكات الجيولوجية: المزايا والتطبيقات الهامة
إن الانتشار الواسع لتقنية بناء الجدران باستخدام الشبكات الجيولوجية مدفوع بمزاياها القوية مقارنة بالأساليب التقليدية.
4.1 فعالية التكلفة
تتطلب الجدران المسلحة ميكانيكياً كميات أقل بكثير من الخرسانة والمواد الأخرى باهظة الثمن. كما أن استخدام مواد الردم المتوفرة في الموقع أو محلياً يقلل من تكاليف نقل المواد.
4.2 المرونة والمتانة
على عكس الجدران الخرسانية الصلبة التي قد تتشقق نتيجة هبوط الأساسات أو النشاط الزلزالي، تتميز الجدران المصنوعة من الشبكات الجيولوجية بمرونتها. هذه المرونة تسمح لها بتحمل الهبوط التفاضلي والأحمال الديناميكية، مثل الزلازل، دون حدوث انهيار كارثي.
4.3 سرعة البناء
تتميز عملية البناء بالسرعة وتتضمن في المقام الأول أعمال الحفر والضغط، مع الحد الأدنى من أوقات المعالجة المطلوبة (على عكس الخرسانة المصبوبة في الموقع).
4.4 التنوع الجمالي
تتيح مجموعة متنوعة من أنظمة التكسية للمصممين إنشاء جدران تمتزج مع البيئة الطبيعية أو توفر لمسة نهائية جذابة من الناحية المعمارية، بدءًا من قشرة الحجر الطبيعي وحتى أنسجة الخرسانة الملونة.
4.5 الاستدامة
من خلال تقليل البصمة الكربونية المرتبطة بإنتاج ونقل الأسمنت، ومن خلال تسهيل استخدام التربة المحلية، تقدم الجدران المصنوعة من الشبكة الجيولوجية حلاً أكثر ملاءمة للبيئة.
هذه المزايا تجعل الجدران المصنوعة من الشبكات الجيولوجية الخيار المفضل للعديد من التطبيقات، بما في ذلك سدود الطرق السريعة والسكك الحديدية، ودعامات الجسور، وتطوير المواقع التجارية، والهياكل المطلة على الواجهة البحرية، وتثبيت المنحدرات في التضاريس الجبلية.
خاتمة
يمثل بناء الجدران باستخدام الشبكات الجيولوجية نقلة نوعية في هندسة تثبيت التربة. فمن خلال التخلي عن مفهوم الهيكل الضخم والصلب الذي يقاوم ضغوط التربة، والتحول إلى مبدأ أكثر ذكاءً يتمثل في تقوية كتلة التربة نفسها من الداخل، توفر هذه التقنية مزيجًا مثاليًا من الاقتصاد والمتانة والتنوع. ويعتمد نجاح أي مشروع على ثلاثة عناصر أساسية: تصميم جيوتقني سليم، واستخدام مواد عالية الجودة ومحددة المواصفات، والتحكم الدقيق في مراحل البناء، وخاصة عملية الدمك. ومع تزايد متطلبات البنية التحتية وتزايد الحاجة إلى ممارسات بناء مستدامة، سيتعزز دور الهياكل المدعمة بالشبكات الجيولوجية، مما يرسخ مكانتها كأداة أساسية لهندسة التربة التي نبني عليها بشكل آمن وفعال.
