ما هي مادة الشبكة الجغرافية؟
عندما تتطلب مشاريع البناء تحسينًا جذريًا في تثبيت التربة، أو توزيعًا أفضل للأحمال، أو دعمًا هيكليًا أقوى، أصبحت مواد الشبكات الجيولوجية الحل المفضل لدى المهندسين. فاليوم، لا تُقدم الشبكات الجيولوجية بديلاً اقتصاديًا فحسب، بل أيضًا متينًا وفعالًا للغاية للطرق التقليدية للتدعيم في تطبيقات متنوعة مثل طبقات أساس الطرق، والجدران الاستنادية، وحماية المنحدرات. لكن ما هي الشبكة الجيولوجية تحديدًا، ولماذا ينبغي استخدامها في مشروعك القادم؟
في هذا الدليل الشامل، سنغطي كل ما يتعلق بمواد الشبكات الجيولوجية - أنواعها المختلفة، وخصائصها المهمة، وتطبيقاتها العملية، وإجراءات تركيبها، واتجاهات السوق الحديثة، ونصائح لاختيار المورد المناسب. في النهاية، ستتمكن من التخطيط بفعالية لاستخدام الشبكات الجيولوجية في مشاريعك، بل ويمكنك طلب عرض أسعار مُخصص.
1. ما هي مادة الشبكة الجغرافية؟
الشبكة الجيولوجية منتج جيوسينثيتيكي يتكون من شبكة مغلقة من عناصر شد مترابطة. تحدد هذه العناصر - أضلاع أو خيوط أو شبكات - شكل وحجم الفتحات (أو المساحات المفتوحة) التي يمكن أن تتشابك معها الركام غير المضغوط أو التربة أو مواد الردم الأخرى. وبذلك، تُنتج هذه الشبكة المتشابكة ميكانيكيًا نظامًا مركبًا لتقوية التربة، مما يُحسّن بشكل كبير من قدرة تحمل الأحمال، ويقلل من التشوه، ويحد من الانتشار الجانبي.
تُصنع شبكات الجيوجريد بشكل أساسي من مواد بوليمرية تتصدر قائمة المواد الأكثر ملاءمة وشيوعًا، مثل البولي بروبيلين (PP) والبولي إيثيلين عالي الكثافة (HDPE) والبوليستر (PET). ويمكن طلبها بدرجات متفاوتة من قوة الشد وأحجام الفتحات والتكوينات، وذلك حسب متطلبات الأداء. في الواقع، غالبًا ما يُخلط بين المنسوجات الجيوتقنية وشبكات الجيوجريد، لكن الفرق الرئيسي يكمن في أن الأولى تشبه النسيج، بينما الثانية عبارة عن شبكات صلبة أو شبه صلبة ذات ثقوب مفتوحة، وتُستخدم لأغراض مثل تقوية التربة بدلًا من الترشيح أو الفصل.
ظهرت الفكرة الكامنة وراء اختراع شبكة الجيو غريد خلال سبعينيات وثمانينيات القرن الماضي، ومنذ ذلك الحين، تم استخدام شبكات الجيو غريد على نطاق واسع في مجالات الهندسة المدنية والنقل والتعدين وحماية البيئة على مستوى العالم.
2. لماذا تعتبر مواد الشبكة الجيولوجية ضرورية للبناء الحديث؟
من المعروف في هذا المجال أن التربة الرخوة وحدها تفتقر إلى قوة الشد الكافية. ومع مرور الوقت، وتحت تأثير الأحمال، قد تتمدد التربة أو تهبط أو تنزلق بشكل غير متوقع. تعالج مواد الشبكة الجيولوجية هذه المشكلات بنجاح من خلال دمجها كتعزيز للشد، وبالتالي تعمل كعنصر مكمل للتربة. بناءً على النقاط التالية، يتضح سبب سيطرة الشبكات الجيولوجية على السوق بشكل كبير.
2.1 تثبيت التربة وحبسها بشكل فائق
عندما تتداخل فتحات الشبكة الجيولوجية مع الركام أو جزيئات التربة المجاورة، فإنها تُحكم قبضتها ميكانيكيًا، مما يحد من حركتها الجانبية، ويمنع تكوّن الأخاديد، ويؤخر تدهور الأرصفة والجسور بشكل عام. وفي حالة الطرق الترابية أو الحصوية، قد يؤدي استخدام الشبكات الجيولوجية إلى مضاعفة قدرة تحمل الطبقة التحتية.
2.2 توزيع الأحمال وتقليل الهبوط
بفضل آلية توزيع الأحمال الخارجية على مساحة سطح أكبر، تتعرض أنظمة تثبيت المنحدرات باستخدام الشبكات الجيولوجية لمستويات أقل من الإجهاد من التربة التي تدعمها. ونتيجة لذلك، تقل المخاطر المرتبطة بالهبوط التفاضلي، ويطول عمر الأسطح المعبدة، ويمكن تقليل سمك طبقة الركام، مما يؤدي مباشرة إلى توفير في تكاليف المواد.
2.3 زيادة قوة الشد والمتانة
يمكن أن توفر مواد الجيوجريد عالية الجودة قوة شد تتراوح من 20 كيلو نيوتن/متر إلى أكثر من 300 كيلو نيوتن/متر، وذلك حسب نوع المنتج والبوليمر المستخدم. تتميز جيوجريد البوليستر بقوة شد عالية جدًا ومقاومة للزحف، بينما تُعد جيوجريد البولي إيثيلين عالي الكثافة والبولي بروبيلين مثالية لمقاومة التآكل الكيميائي وضمان المتانة على المدى الطويل.
يمكن أن تتمتع الهياكل المدعمة بالشبكات الجيولوجية والمصممة بشكل صحيح بعمر افتراضي يصل إلى 50 عامًا أو أكثر.
2.4 فعالية التكلفة وتوفير المواد
يُتيح استخدام مواد تقوية التربة الجيوتقنية للمهندسين تقليل سُمك طبقات الأساس الحصوية بنسبة تتراوح بين 30% و50%. وهذا يعني استخدام كميات أقل من حمولات الشاحنات من الحجارة، وتقليل حجم أعمال الحفر، وتسريع عملية البناء. ويتم تعويض التكلفة الأولية لمواد التربة الجيوتقنية بسرعة من خلال التوفير في مواد الردم والعمالة والصيانة على المدى الطويل.
2.5 الفوائد البيئية
تُقلل الشبكات الجيولوجية البلاستيكية من الحاجة إلى استخراج الركام الطبيعي من المحاجر، مما يُخفض انبعاثات الكربون الناتجة عن استخراج المواد ونقلها. كما أنها تُتيح البناء على الأراضي الهامشية والمنحدرات الشديدة، مما يُقلل من اضطراب الأرض ويحافظ على التضاريس الطبيعية.
2.6 سهولة وسرعة التركيب
الحصى الجيوجريدي الحديث خفيف الوزن ومرن وسهل الاستخدام. يمكن فرده يدويًا أو باستخدام معدات خفيفة. لا يتطلب أدوات متخصصة، ولا يحتاج إلى لحام أو وقت معالجة. هذا يُسرّع من وتيرة المشاريع ويقلل من تكاليف العمالة.
3. أنواع مواد الشبكة الجيولوجية
يُعد اختيار النوع المناسب من الشبكات الجيولوجية أمراً بالغ الأهمية لنجاح المشروع. وهناك ثلاث فئات رئيسية.
3.1 الشبكات الجيولوجية أحادية المحور
تُشدّ الشبكات الجيولوجية أحادية المحور في اتجاه واحد (اتجاه الآلة)، مما يمنحها قوة شد عالية في محور واحد. صُممت الشبكات الجيولوجية أحادية المحور المصنوعة من البولي إيثيلين عالي الكثافة (HDPE) للتطبيقات التي تتطلب تعزيزًا في اتجاه واحد بشكل أساسي.
- التطبيقات: الجدران الاستنادية، والمنحدرات الشديدة، ومنحدرات التربة المسلحة، ودعامات الجسور.
- المواد النموذجية: البولي إيثيلين عالي الكثافة أو البولي بروبيلين.
3.2 الشبكات الجيولوجية ثنائية المحور
يتم شد الشبكة الجيولوجية ثنائية المحور المصنوعة من البولي بروبيلين في اتجاهي الآلة وعبرها، مما يوفر قوة شد متوازنة على محورين متعامدين. وتسمح الفتحات المربعة أو المستطيلة بتوزيع متساوٍ للحمل في كلا الاتجاهين.
- التطبيقات: تعزيز قاعدة الطرق المعبدة وغير المعبدة، ومواقف السيارات، وتثبيت الطبقة التحتية للسكك الحديدية، وطبقات الأساس.
- المواد النموذجية: البولي بروبيلين أو البوليستر.
3.3 الشبكات الجيولوجية ثلاثية المحاور
تتميز الشبكات الجيولوجية ثلاثية المحاور بفتحات مثلثة الشكل، مما يوفر توزيعًا متعدد الاتجاهات للأحمال. توفر هذه التقنية الحديثة تماسكًا أفضل بين الركام ومقاومة دوران أعلى مقارنةً بالشبكات ثنائية المحاور.
- التطبيقات: الأرصفة شديدة التحمل، وممرات المطارات، والموانئ، وساحات الحاويات.
- المواد النموذجية: البولي بروبيلين.
3.4 الشبكات الجيولوجية حسب نوع البوليمر
3.4.1 شبكات جيوتقنية من البولي إيثيلين عالي الكثافة:
صلابة عالية، ومقاومة ممتازة للزحف، ومتانة طويلة الأمد. مثالي للجدران الاستنادية والتطبيقات ذات الأحمال العالية.
3.4.2 شبكات جيوتقنية من البوليستر (PET):
قوة شد عالية جدًا، وزحف منخفض، ولكن يجب طلاؤه لمقاومة الأشعة فوق البنفسجية. يُستخدم غالبًا في تطبيقات التسليح الثقيلة.
3.4.3 شبكات البولي بروبيلين (PP) الجيولوجية:
خفيف الوزن، مقاوم للمواد الكيميائية، واقتصادي. مناسب لمعظم تطبيقات الطرق والمنحدرات. مقاومة محدودة للزحف عند الأحمال العالية.
4. التطبيقات الرئيسية لمواد الشبكة الجيولوجية
تُستخدم مواد الشبكة الجيولوجية في قطاعات الهندسة المدنية والبيئية والتعدين. فيما يلي أكثر التطبيقات شيوعًا.

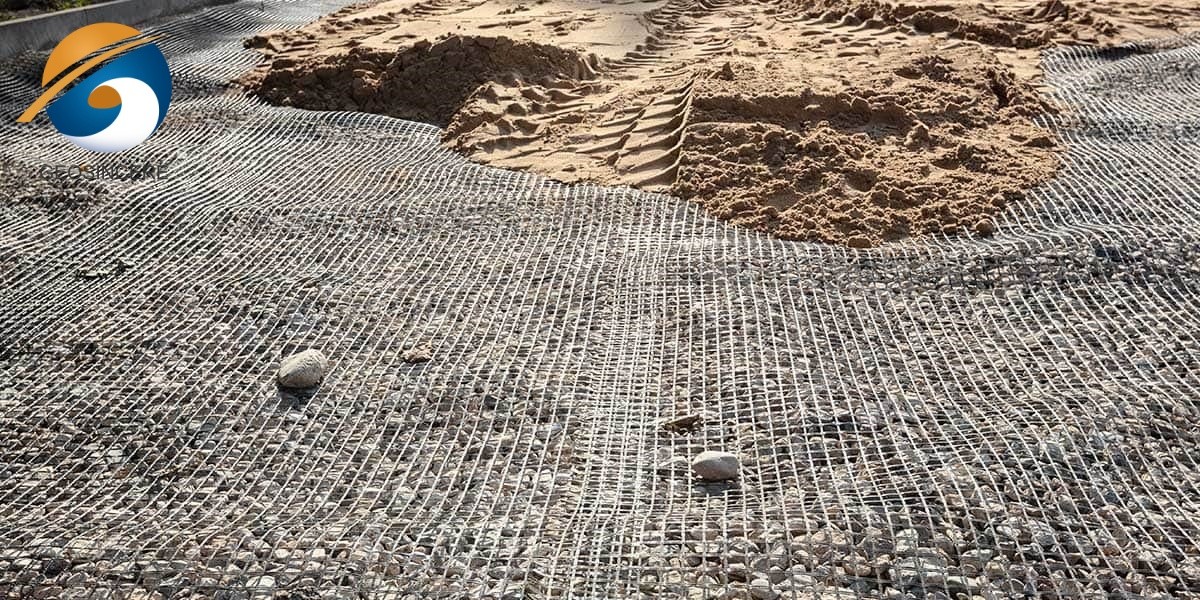

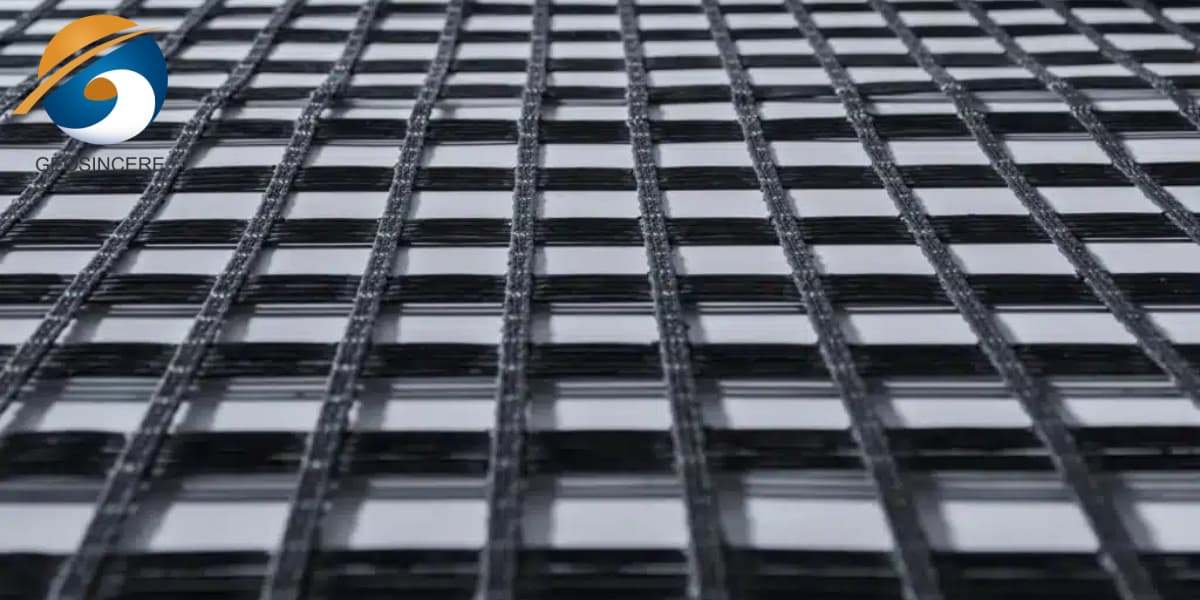

4.1 إنشاء الطرق والأرصفة
تُوضع الشبكات الجيولوجية بين طبقة الأساس والطبقة التحتية لتحسين توزيع الأحمال، والحد من التخدد، وإطالة عمر الرصف. في الطرق غير المعبدة، تسمح ممرات الطرق المبنية على الشبكات الجيولوجية بمرور المركبات على التربة الأضعف دون تشوه مفرط. وتُوصي هيئات الطرق السريعة الرئيسية في جميع أنحاء العالم باستخدام الشبكات الجيولوجية في مشاريع الإنشاء الجديدة وإعادة التأهيل.

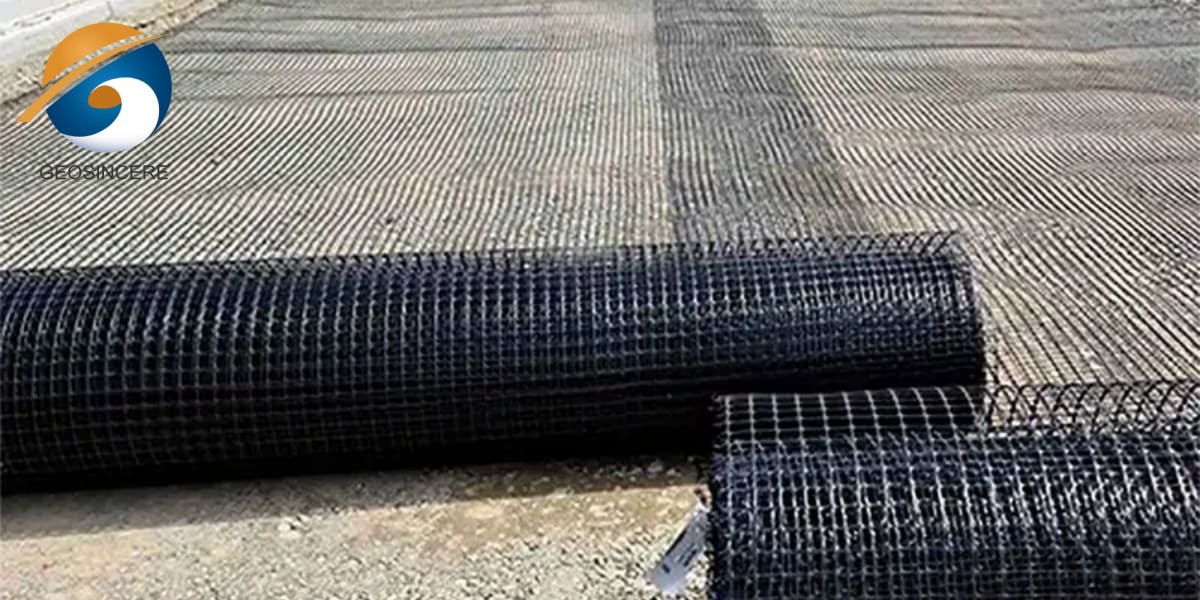

4.2 الجدران الاستنادية والمنحدرات الشديدة
تُستخدم الشبكات الجيولوجية أحادية المحور كطبقات داخل التربة المدكوكة لإنشاء جدران أرضية مُدعمة ميكانيكيًا. يقاوم الجدار الاستنادي المُدعم بالشبكات الجيولوجية ضغوط التربة الجانبية، مما يسمح ببناء جدران أكثر انحدارًا وارتفاعًا من تلك المبنية على التربة غير المُدعمة. يمكن أن تصل زوايا ميل المنحدرات المُدعمة بالشبكات الجيولوجية إلى 70 درجة أو أكثر، مما يوفر مساحة أرضية قيّمة.
4.3 تثبيت قاعدة مسار السكة الحديدية
يُقلل تدعيم الحصى باستخدام الشبكات الجيولوجية ثنائية المحور من الانتشار الجانبي والهبوط تحت تأثير أحمال القطارات الديناميكية. وهذا يعني صيانة أقل للسكك الحديدية، وفترات أطول بين عمليات الدك، وتحسين راحة الركاب.
4.4 تعزيز الأساس
يمكن تدعيم التربة الضعيفة أو القابلة للانضغاط بطبقات متعددة من الشبكات الجيولوجية لتوزيع الأحمال الإنشائية الناتجة عن المباني أو خزانات التخزين أو دعامات الجسور. وهذا يقلل من الهبوط التفاضلي ويسمح بالبناء في مواقع كانت تُعتبر سابقًا غير مناسبة.
4.5 مدافن النفايات والاحتواء البيئي
تُستخدم الشبكات الجغرافية في بطانة مدافن النفايات وأنظمة التغطية لتعزيز طبقات التربة فوق الأغشية الأرضية. كما أنها تعمل أيضًا على تثبيت طرق الوصول ومنصات العمل فوق الطبقات السفلية الناعمة لمدافن النفايات.
4.6 طرق الوصول إلى المناجم وأحواض ترشيح الركام
تستخدم عمليات التعدين شبكات جيولوجية شديدة التحمل لتثبيت طرق النقل، وأساسات الكسارات، ومنحدرات أحواض الترشيح. وتُعتبر قوة الشد العالية والمقاومة الكيميائية لشبكات البولي إيثيلين عالي الكثافة ذات قيمة خاصة في بيئات التعدين القاسية.
4.7 التحكم في التآكل والحماية من التآكل
عندما يقترن بالنباتات أو الكتل الخرسانية، يساعد تثبيت منحدرات الشبكة الجغرافية على استقرار الشواطئ وضفاف الأنهار والقنوات ضد التآكل.
5. أفضل ممارسات تركيب مواد الشبكة الجيولوجية
يضمن التركيب الصحيح أن تعمل الشبكة الجيولوجية كما هو مصمم لها. إليك بعض الإرشادات الأساسية.
5.1 تجهيز الطبقة التحتية
يجب أن تكون التربة أو الردم الأساسية ناعمة ومتماسكة وخالية من الحطام الحاد الذي قد يُلحق الضرر بالشبكة الجيولوجية. ينبغي إزالة أي مناطق رخوة واستبدالها بمواد متينة.
5.2 فرد ووضع المنتج
افرد الشبكة الجيولوجية فوق الطبقة التحتية المُجهزة باتجاه التسليح الأساسي. يجب أن تتداخل اللفائف المتجاورة (عادةً من 0.3 إلى 1.0 متر) أو تُوصل بدبابيس توصيل خاصة حسب التصميم. تجنب المشي أو القيادة مباشرةً على الشبكة الجيولوجية قبل وضع طبقة التغطية.
5.3 الشد والتثبيت
بالنسبة للشبكات الجيولوجية أحادية المحور، حافظ على الشد لإزالة التجاعيد. قد يكون التثبيت المؤقت (باستخدام أوتاد أو أكياس رمل) ضروريًا على المنحدرات أو المواقع المعرضة للرياح.
5.4 وضع مادة الغطاء
يجب وضع مواد التغطية (الركام، التربة، أو الحصى) باستخدام تقنيات التفريغ الطرفي - تجنب القيادة مباشرة فوق الشبكة الجيولوجية المكشوفة. يجب ألا يقل سمك الطبقة الأولى عن 150 مم لحماية الشبكة الجيولوجية من التلف. يجب تشغيل معدات الدمك بحذر لتجنب تحريك الشبكة.
5.5 مراقبة الجودة
افحص اللحامات والتداخلات والشد قبل التغطية. في المشاريع الكبيرة، قم بتركيب شرائط اختبار للتأكد من التثبيت والأداء. اتبع معايير ASTM أو ISO لضمان جودة التركيب.
6. مادة الشبكة الجيولوجية مقابل النسيج الجيولوجي: ما الفرق؟
يخلط العديد من المشترين بين الشبكات الأرضية والمنسوجات الأرضية. إليكم الفرق البسيط بينهما.
ميزة |
مادة الشبكة الجغرافية |
التكسية الأرضية |
بناء |
شبكة مفتوحة ذات فتحات |
قماش (منسوج أو غير منسوج) |
الوظيفة الأساسية |
تقوية التربة، توزيع الأحمال |
الفصل، الترشيح، التصريف |
قوة الشد |
عالية جداً (20-300+ كيلو نيوتن/متر) |
معتدلة إلى عالية |
المتشابكة |
نعم (تُقفل المجموعة في الفتحات) |
لا (احتكاك سطحي فقط) |
الاستخدامات النموذجية |
الطرق، الجدران، المنحدرات، السكك الحديدية |
الصرف، ومكافحة التعرية، والفصل |
في العديد من المشاريع، يتم استخدام الشبكات الجيولوجية والمنسوجات الجيولوجية معًا - حيث توفر الشبكة الجيولوجية التعزيز، بينما تتولى المنسوجات الجيولوجية الفصل والترشيح.
7. كيف تختار المورد المناسب لمواد الشبكة الجيولوجية؟
يضمن اختيار مورد موثوق جودة المنتج، والدعم الفني، والتسليم في الموعد المحدد. ضع هذه العوامل في اعتبارك.
نطاق المنتجات والشهادات: هل يقدم المورد شبكات جيولوجية أحادية المحور، وثنائية المحور، وثلاثية المحور؟ ابحث عن معايير ISO 9001 وCE وGRI.
- جودة المواد الخام: البولي بروبيلين البكر، أو البولي إيثيلين عالي الكثافة، أو البولي إيثيلين تيريفثالات مع مثبتات مناسبة للأشعة فوق البنفسجية والتقادم.
- التحقق من قوة الشد: اطلب تقارير الاختبار (ASTM D6637 أو ISO 10319) للشبكة المحددة التي تحتاجها.
- الدعم الفني: هل يمكن للمورد توفير مخططات التصميم، وإرشادات التركيب، والمساعدة في الموقع؟
- الخبرة في التصدير والخدمات اللوجستية: بالنسبة للمشترين الدوليين، تعتبر الخبرة في الشحن والتخليص الجمركي وجداول التسليم أمراً بالغ الأهمية.
نسبة السعر إلى الأداء: غالباً ما يعني السعر الأقل جودة أقل. ابحث عن توازن بين الشهادات والأداء والقيمة.
8. الأسئلة المتداولة حول مادة الشبكة الجغرافية
س1: ما هو العمر الافتراضي النموذجي لمواد الشبكة الجيولوجية؟
أكثر من 50 عامًا لمادة البولي إيثيلين عالي الكثافة والبولي بروبيلين المستقر بشكل صحيح في ظل الظروف العادية.
س٢: هل يمكن استخدام الشبكات الجيولوجية على المنحدرات الشديدة؟
نعم. تم تصميم الشبكات الجيولوجية أحادية المحور خصيصًا لتقوية المنحدرات الحادة، مما يسمح بمنحدرات بزاوية 70 درجة أو أكثر.
س٣: كم تبلغ تكلفة مواد الشبكة الجيولوجية؟
في عام 2026، تتراوح الأسعار بين 0.30 و2.50 دولاراً للمتر المربع، وذلك حسب النوع، وقوة الشد، ونوع البوليمر. كما تحظى الطلبات الكبيرة التي تتجاوز 50,000 متر مربع بخصومات كبيرة.
س4: هل أحتاج إلى معدات خاصة للتركيب؟
لا. معدات الحفر والأدوات اليدوية القياسية كافية. لا حاجة للحام أو المعالجة.
س5: هل الشبكات الجيولوجية صديقة للبيئة؟
نعم. فهي تقلل من استخراج الركام، وتخفض انبعاثات الكربون من النقل، وتتيح البناء على مساحة أقل من الأرض.
الخلاصة: لماذا تُعدّ مادة الشبكة الجيولوجية الخيار الأمثل؟
توفر مواد الشبكة الجيولوجية مزيجًا لا يُضاهى من القوة والمتانة وتوفير التكاليف وسهولة التركيب. سواء كنت تبني طريقًا سريعًا، أو تُثبّت جدارًا استناديًا، أو تُعزّز خط سكة حديد، أو تُشيّد على تربة رخوة، فإن الشبكات الجيولوجية تُقدّم أداءً مُثبتًا. مع تزايد الطلب العالمي وتقديم الموردين أسعارًا تنافسية، فقد حان الوقت لدمج تقوية الشبكة الجيولوجية في مشاريعك.
اختيار الشبكة الجيولوجية المناسبة يقلل من الأعطال، ويخفض تكاليف المواد، ويطيل عمر الخدمة. لا تترك تقوية التربة للصدفة.
أخبرنا بمتطلبات مشروعك - نوع التطبيق، وقوة الشد المطلوبة، وحجم المنطقة، ووجهة التسليم - وشركة شاندونغ جيوسينو للمواد الجديدة المحدودة (جيوسينسيرير - المواد الجيوسينثيتيكيةسيتم الرد خلال 24 ساعة بعرض أسعار مخصص وتوصيات فنية.
عزز أرضيتك، وقلل تكاليفك، وابنِ ليدوم. تواصل معنا اليوم.
